Дополнительный. насос трубопроводы <225USR> — HITACHI ZX120

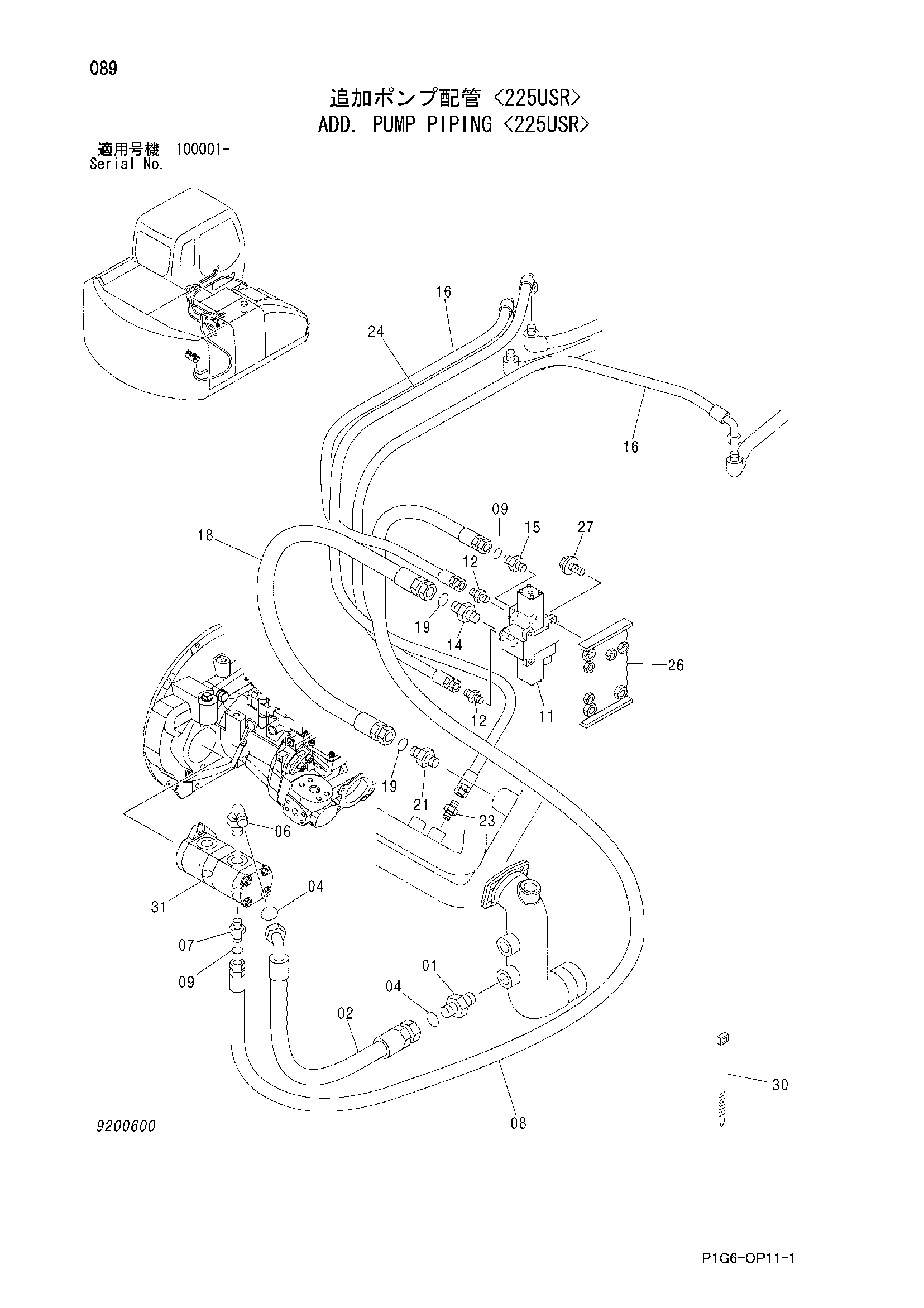

Заводская схема «Дополнительный. насос трубопроводы <225USR>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4251920 | Шланг | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4446324 | Шланг | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | 4297173 | Гидрораспределитель | 1 |
| 12 | A852143 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853166 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A853144 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4409092 | Шланг | 2 |
| 18 | 4210356 | Шланг | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4409093 | Шланг | 1 |
| 26 | 8080221 | Кронштейн | 1 |
| 27 | J271035 | Болт с шайбой | 3 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 9218033 | Шестерённый насос | 1 |
| 33 | 4239713 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4236729 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
