Телескопик рукоять трубопроводы — HITACHI ZX120

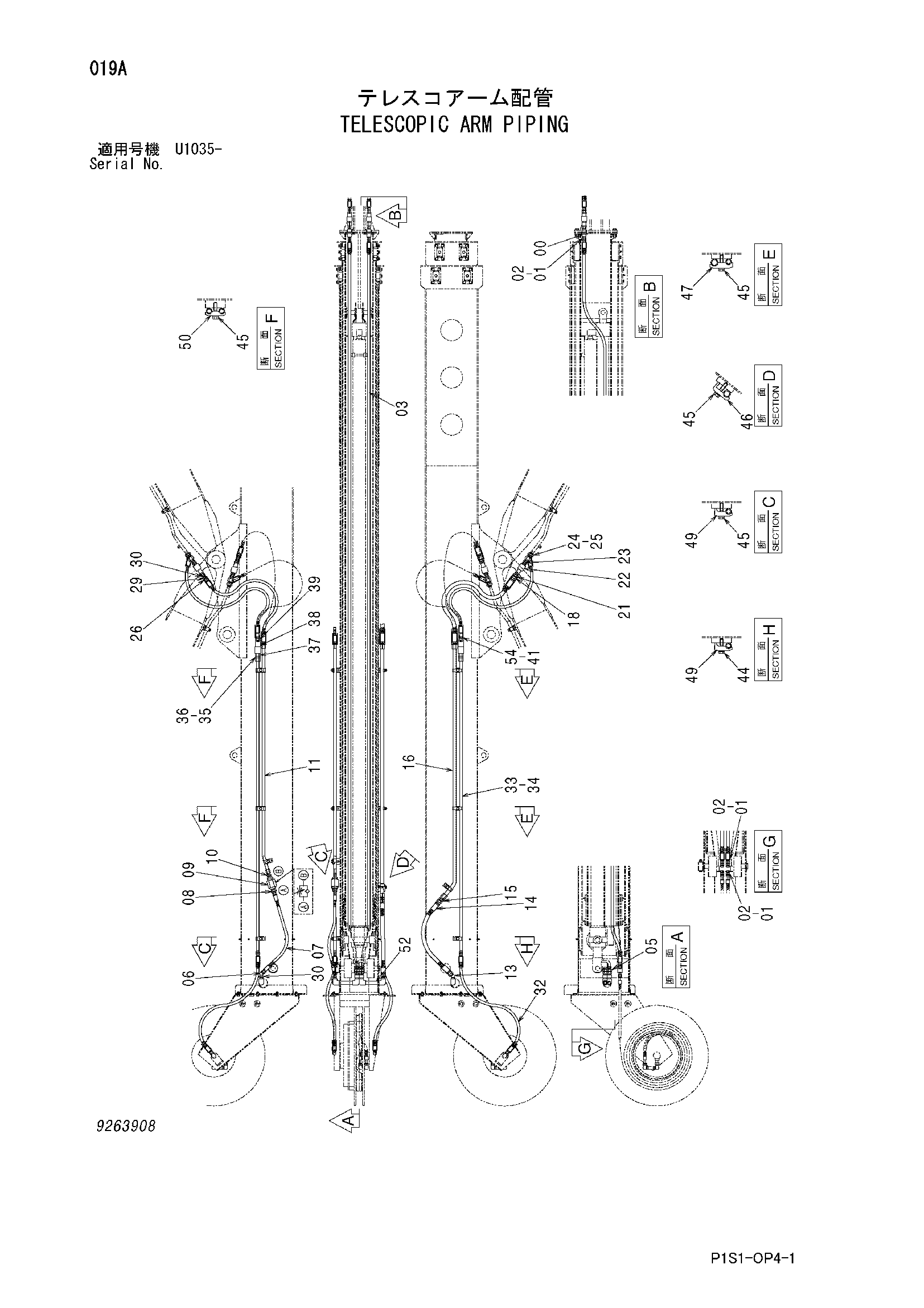

Заводская схема «Телескопик рукоять трубопроводы» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3105511	Ограничитель	2
01	4210942	Адаптер	6
02	4138938	Уплотнительное кольцо	6
03	4654029	Шланг	2
05	94-1304	Адаптер	2
06	94-1503	Угловой штуцер	1
07	4221260	Шланг	1
08	4125701	Адаптер	1
09	9023408	Клапан словретурн	1
10	94-1903	Адаптер	1
11	9766046	Трубка	1
13	94-1504	Угловой штуцер	1
14	4247533	Шланг	1
15	94-1304	Адаптер	1
16	9766045	Трубка	1
18	4654031	Шланг	1
21	94-1304	Адаптер	1
22	3105258	Самоуплотняющееся соединение	2
23	94-1704	Адаптер	2
24	3105414	Адаптер	2
25	4187308	Уплотнительное кольцо	2
26	4654032	Шланг	1
29	94-1303	Адаптер	1
30	94-1603	Переходник	2
32	4602003	Шланг	2
33	9766111	Трубка	2
34	4138938	Уплотнительное кольцо	4
35	4189619	Адаптер	2
35A	4506424	Уплотнительное кольцо	1
36	4187308	Уплотнительное кольцо	2
37	4455881	Самоуплотняющееся соединение	2
38	4455880	Самоуплотняющееся соединение	2
39	4188623	Адаптер	2
39A	4506424	Уплотнительное кольцо	1
41	4138938	Уплотнительное кольцо	4
44	J271250	Болт с шайбой	1
44A	J901250	Болт	1
44B	J222012	Шайба	1
45	J271255	Болт с шайбой	7
45A	J901255	Болт	1
45B	J222012	Шайба	1
46	4053595	Хомут трубки	1
47	4141806	Хомут трубки	2
49	4190125	Хомут трубки	3
50	4189858	Хомут трубки	2
52	3105270	Трубка	2
54	4654030	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
