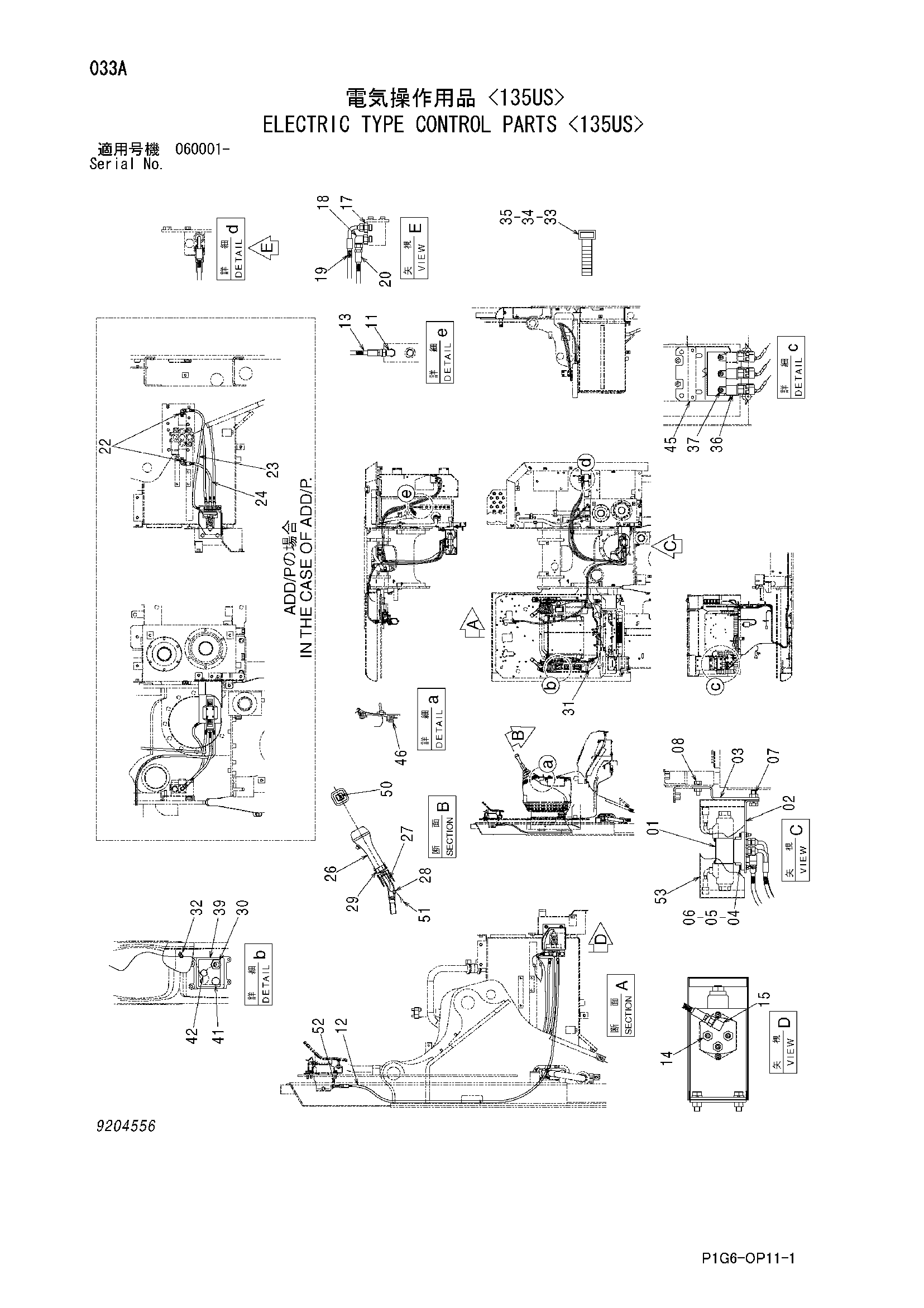

Электрический тип управление детали <135US> — HITACHI ZX120

Заводская схема «Электрический тип управление детали <135US>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4350150	Электромагнитный клапан	1
02	3089829	Кронштейн	1
03	9757079	Кронштейн	1
04	J780625	Болт с внутренним шестигранником	2
05	A590906	Пружинная шайба	2
06	M500605	Гайка	2
07	J271235	Болт с шайбой	2
07A	J901235	Болт	1
07B	J222012	Шайба	1
08	J271030	Болт с шайбой	2
08A	J901030	Болт	1
08B	J222010	Шайба	1
11	A852332	Угловой штуцер	1
11A	4509180	Уплотнительное кольцо	1
12	4459011	Шланг	1
13	4453462	Шланг	1
14	4215649	Адаптер	3
15	4182734	Угловой штуцер	1
17	A852132	Адаптер	1
17A	4509180	Уплотнительное кольцо	1
18	A852332	Угловой штуцер	1
18A	4509180	Уплотнительное кольцо	1
19	4455594	Шланг	1
20	4459010	Шланг	1
22	A852322	Угловой штуцер	2
22A	957366	Уплотнительное кольцо	1
23	4458993	Шланг	1
24	4458994	Шланг	1
26	4319774	Рукоятка	2
27	9739222	Рычаг	2
28	487081	Резиновая втулка	2
29	J952014	Гайка	2
30	4242001	Выключатель тумблер	1
31	2046242	Жгут проводов	1
32	4300351	Ленточный зажим	2
33	4163044	Ленточный зажим	10
34	4121859	Ленточный зажим	4
35	4055312	Ленточный зажим	10
36	4414207	Реле	2
37	J460614	Винт с шайбой	2
39	3091842	Панель	1
41	4294437	Колпачок	1
42	4385236	Колпачок	1
45	8085156	Кронштейн	1
46	4452613	Самонарезающий винт	4
50	4455930	Информационная табличка	1
51	4632474	Разъём	1
52	4458842	Соединительный штуцер	1
53	8102553	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
