Нижний рама — HITACHI ZX120

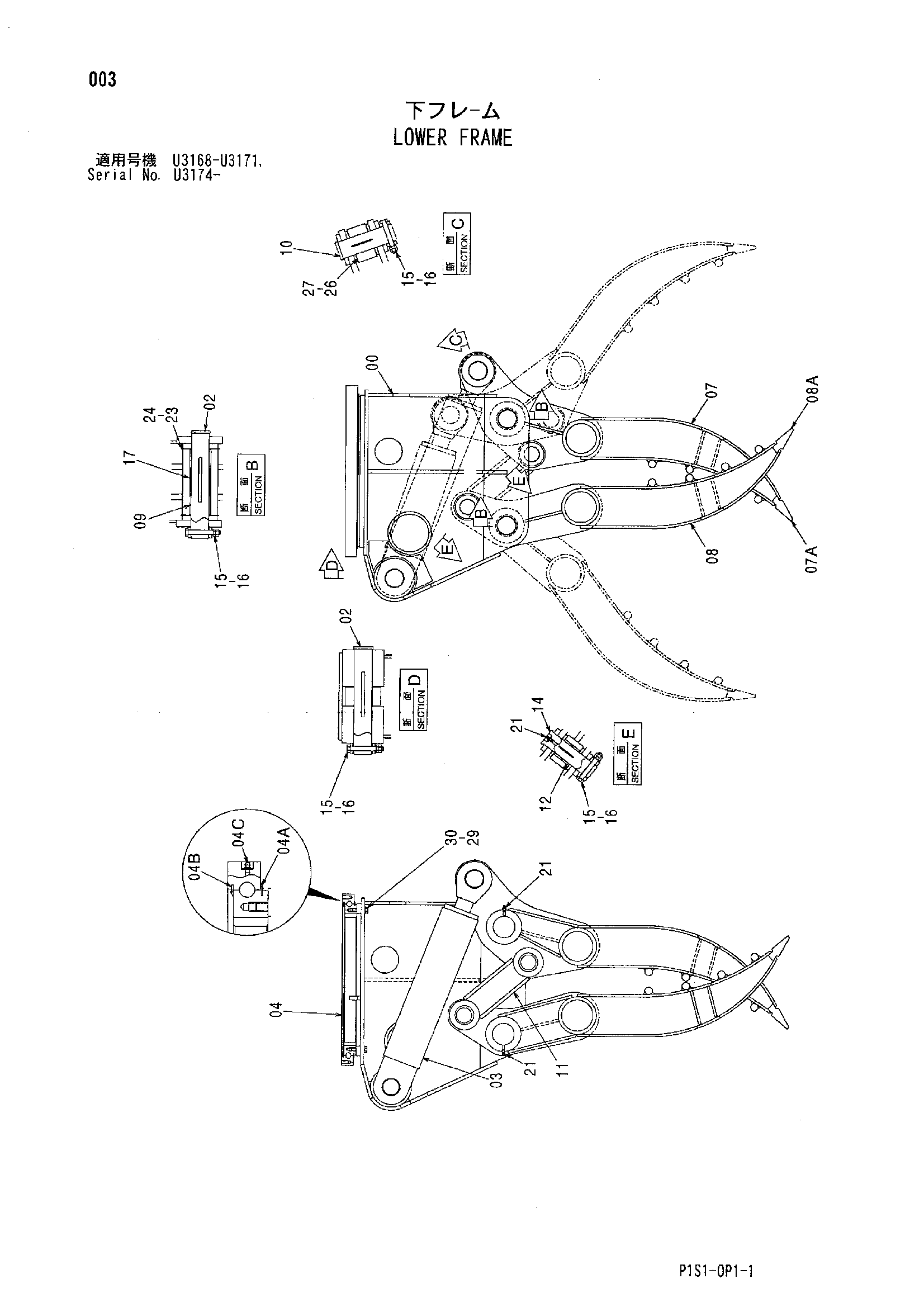

Заводская схема «Нижний рама» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6023280 | Рама нижний | 1 |
| 02 | 3103885 | Палец | 3 |
| 03 | 4629806 замена: TA40393 | Гидроцилиндр | 1 |
| 03 | 4640846 | Гидроцилиндр | 1 |
| 04 | 4486217 | Поворот киркле | 1 |
| 04A | 4646839 замена: TA49802 | Уплотнение | 1 |
| 04B | 4646840 замена: TA49805 | Уплотнение | 1 |
| 04C | 4120620 | Штуцер | 1 |
| 07 | 6023311 | Вилка | 1 |
| 07A | 4629520 | Коронка зуба | 2 |
| 08 | 6023312 | Вилка | 1 |
| 08A | 4629520 | Коронка зуба | 3 |
| 09 | 4139352 | Втулка | 4 |
| 10 | 3022288 замена: TA3722 | Палец | 1 |
| 11 | 8098763 | Тяга | 1 |
| 12 | 4629213 | Втулка | 4 |
| 14 | 3093921 | Палец | 2 |
| 15 | 4435123 | Стопорный палец | 6 |
| 16 | J950016 | Гайка | 12 |
| 17 | 4629807 замена: TA41875 | Трубка | 2 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 23 | 4075360 | Шайба | 4 |
| 24 | 4075359 | Шайба | 4 |
| 26 | 4075358 | Шайба | 1 |
| 27 | 4075357 | Шайба | 2 |
| 29 | J921255 | Болт | 20 |
| 30 | J222012 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
