Стрела управление детали <135> — HITACHI ZX120

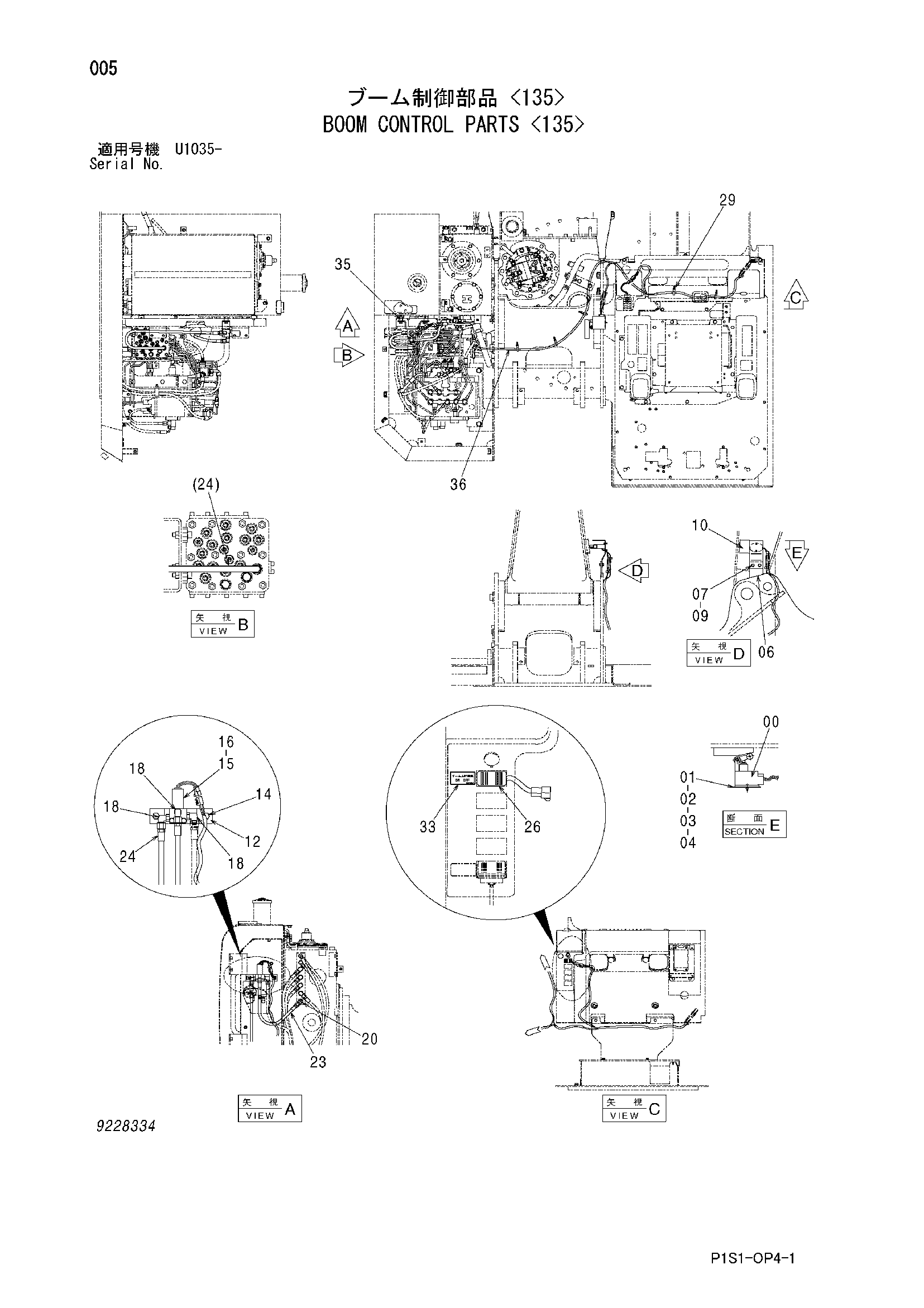

Заводская схема «Стрела управление детали <135>» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467465 | Выключатель концевой | 1 |
| 01 | 4466679 | Кронштейн | 1 |
| 02 | M430416 | Винт | 2 |
| 03 | M500403 | Гайка | 2 |
| 04 | A590904 | Пружинная шайба | 2 |
| 06 | 4466678 | Пластина | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | M500807 | Гайка | 2 |
| 10 | 4466680 | Пластина | 1 |
| 12 | 4606294 | Кронштейн | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4273526 | Клапан SOL. | 1 |
| 16 | J260855 | Болт с шайбой | 2 |
| 16A | J900855 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | A852323 | Угловой штуцер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4474674 | Шланг | 1 |
| 24 | 4470249 | Шланг | 1 |
| 26 | 4352947 | Выключатель | 1 |
| 29 | 4055311 | Ленточный зажим | 8 |
| 33 | 4611283 | Информационная табличка | 1 |
| 35 | 4130282 | Седло винта | 2 |
| 36 | 3110169 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
