Быстросъёмное устройство трубопроводы (пилотный) — HITACHI ZX120

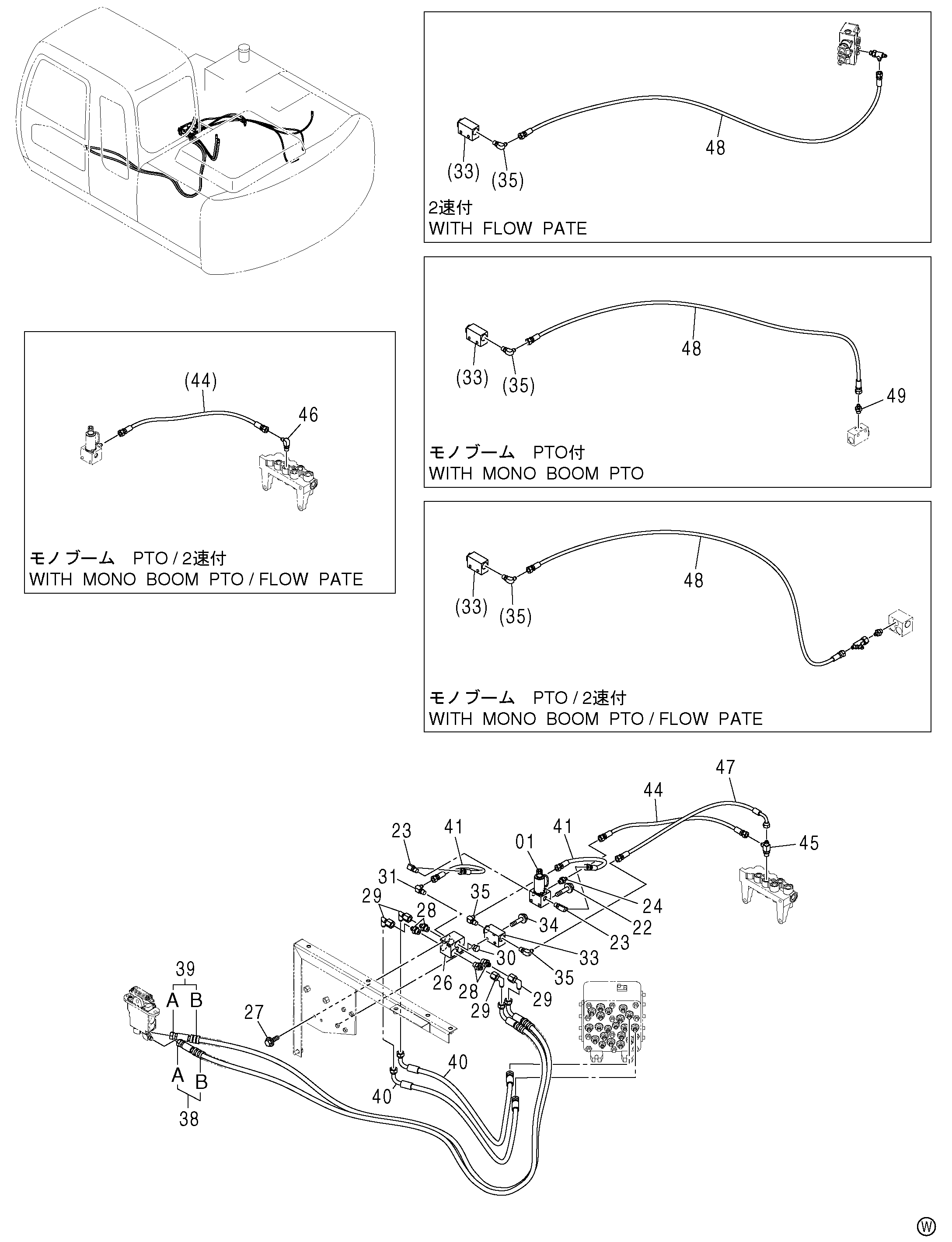

Заводская схема «Быстросъёмное устройство трубопроводы (пилотный)» для HITACHI ZX120. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261289 | Электромагнитный клапан | 1 |
| 22 | J010865 | Болт с шайбой | 2 |
| 22 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 23 | A852322 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4330230 | Челночный клапан | 1 |
| 27 | J010816 | Болт с шайбой | 2 |
| 27 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 28 | A852133 | Адаптер | 4 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4239976 | Унион S | 4 |
| 30 | A885002 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4203447 | Челночный клапан | 1 |
| 34 | J010850 | Болт с шайбой | 2 |
| 34 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 35 | A852322 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 9178352 | Шланг в сборе | 1 |
| 38A | 4369444 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 5 |
| 39 | 9190069 | Шланг в сборе | 1 |
| 39A | 4436252 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 5 |
| 40 | 4437738 | Шланг | 2 |
| 41 | 4452733 | Шланг | 2 |
| 44 | 4436352 | Шланг | 1 |
| 45 | A852422 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852322 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4408093 | Шланг | 1 |
| 48 | 4392192 | Шланг | 1 |
| 49 | A852122 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX120 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
