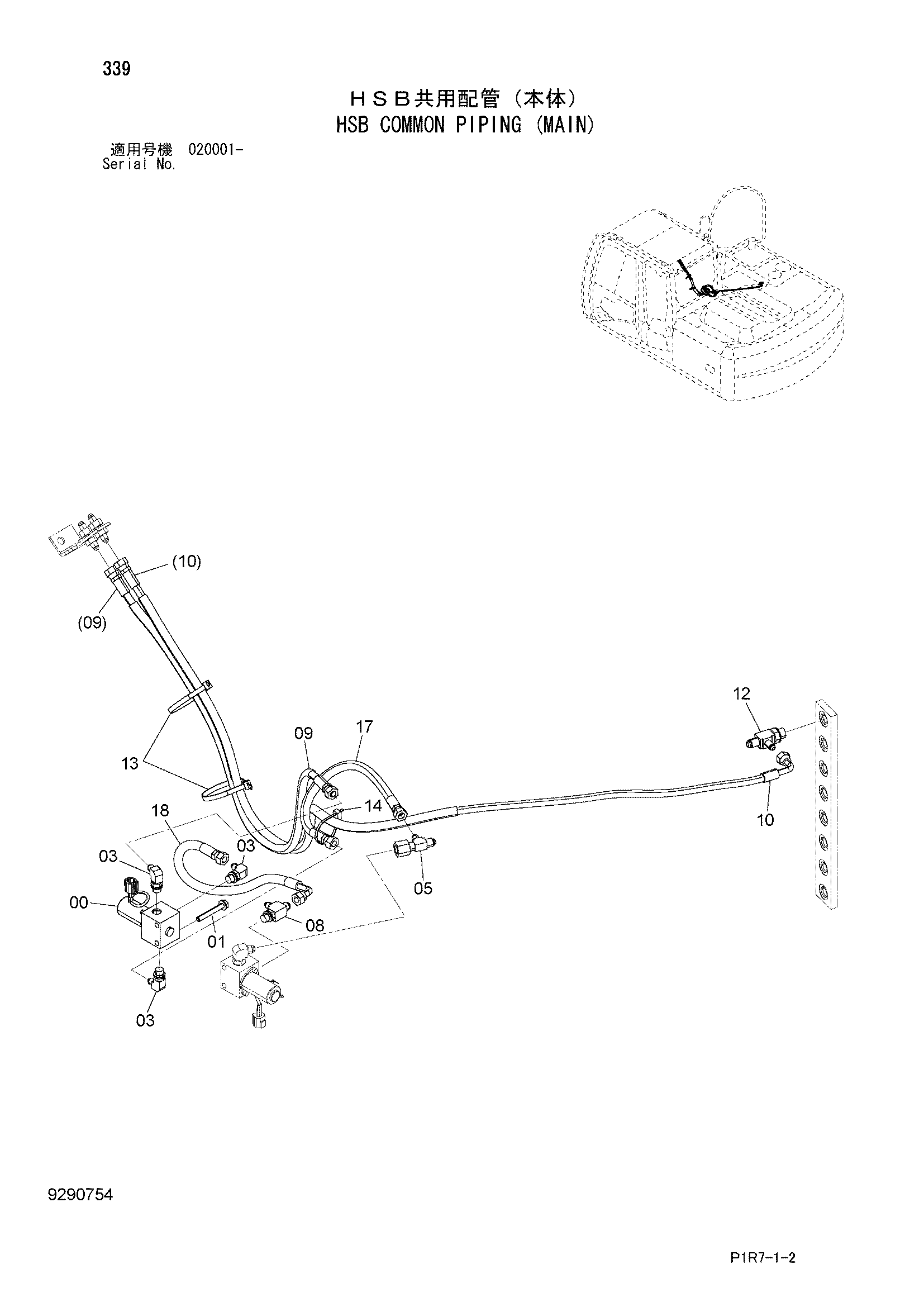

HSB общий трубопроводы (основной) — HITACHI ZX110M-3-HCME
Заводская схема «HSB общий трубопроводы (основной)» для HITACHI ZX110M-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261289 | Клапан SOL | 1 |
| 01 | J260860 | Болт с шайбой | 2 |
| 01A | J900860 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | A852322 | Угловой штуцер | 3 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4425484 | Соединительный штуцер | 1 |
| 08 | 4239712 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9291516 | Шланг в сборе | 1 |
| 09A | 4685238 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 9291515 | Шланг в сборе | 1 |
| 10A | 4685237 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 12 | 4246385 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4323613 | Ленточный зажим | 2 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 17 | 9296708 | Шланг в сборе | 1 |
| 17A | 4484580 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9296686 | Шланг в сборе | 1 |
| 18A | 4618606 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
