Пилотные гидролинии (D-1) — HITACHI ZX110M-3-HCME

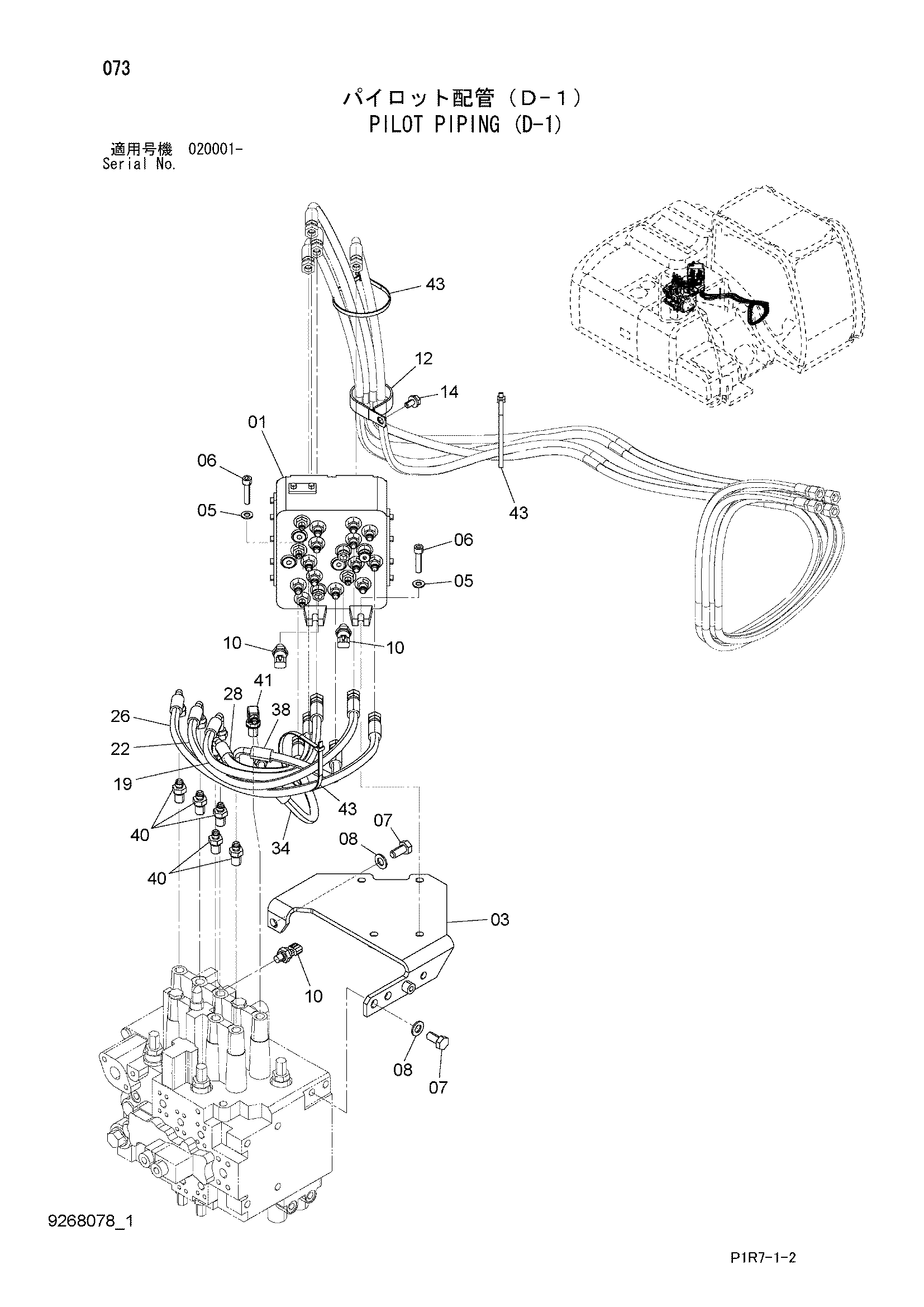

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX110M-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4668609 | Челночный клапан | 1 |
| 03 | 8081659 | Кронштейн | 1 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | J781045 | Болт с внутренним шестигранником | 4 |
| 07 | J901430 | Болт | 3 |
| 08 | A590114 | Плоская шайба | 3 |
| 10 | 4436535 | Датчик давления | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4204136 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 19 | 4683010 | Шланг | 1 |
| 22 | 4630941 | Шланг | 1 |
| 26 | 4659386 | Шланг | 1 |
| 28 | 4659390 | Шланг | 1 |
| 34 | 4649405 | Шланг | 1 |
| 38 | 4630943 | Шланг | 1 |
| 40 | 4202422 | Адаптер | 5 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4208913 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
