Гусеничная цепь вариоус <110>[EU2] — HITACHI ZX110M-3-HCME

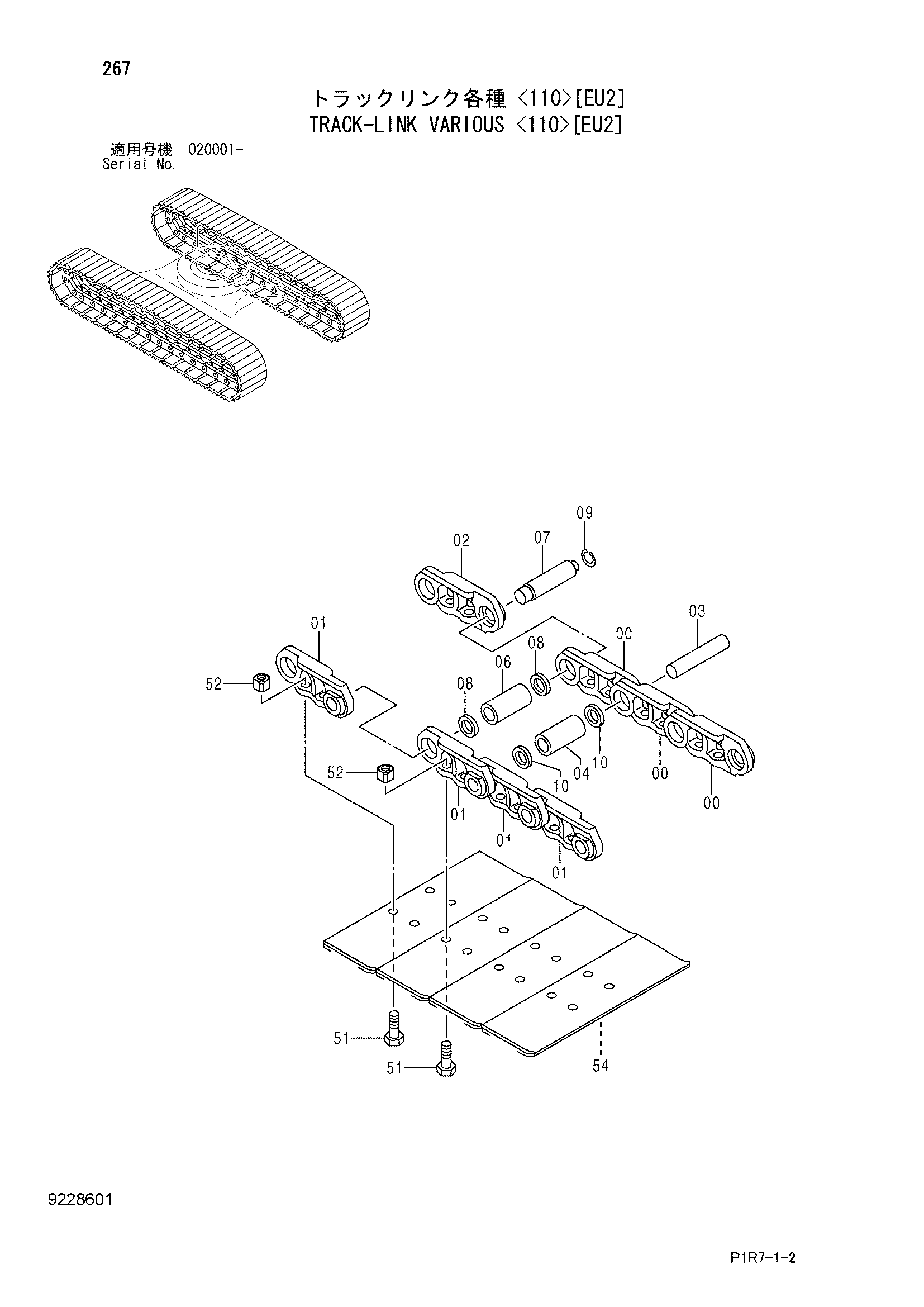

Заводская схема «Гусеничная цепь вариоус <110>[EU2]» для HITACHI ZX110M-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь вариоус <110>[EU2] HITACHI ZX110M-3-HCME](/catalog-drawings/9c/9cf69e62-ba93-47fe-83ec-4b6c8aa44185.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9228601 | Гусеничная цепь в сборе (500G) | 2 | |
| 9228604 | Гусеничная цепь в сборе (600G) | 2 | |
| 9228606 | Гусеничная цепь в сборе (700G) | 2 | |
| 9228608 | Гусеничная цепь в сборе (800G) | 2 | |
| 00-10 | 9228602 | Гусеничная цепь в сборе | 1 |
| 00 | 1028054 | Гусеничная цепь B | 40 |
| 01 | 1028055 | Гусеничная цепь B | 41 |
| 02 | 4432114 | Гусеничная цепь M | 1 |
| 03 | 4432115 | Палец | 40 |
| 04 | 4390511 | Втулка | 40 |
| 06 | 4390514 | Соединительная втулка | 1 |
| 07 | 4432116 | Соединительный палец | 1 |
| 08 | 4432117 | Коллер | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4413807 | Уплотнение | 80 |
| 51 | 4384520 | Болт башмак | 164 |
| 52 | 4384521 | Гайка | 164 |
| 54 | 2041461 | Башмак грунтозацеп (500G) | 41 |
| 54 | 2041462 | Башмак грунтозацеп (600G) | 41 |
| 54 | 2041463 | Башмак грунтозацеп (700G) | 41 |
| 54 | 2050387 | Башмак грунтозацеп (800G) | 41 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
