Обратные трубопроводы (отвал) — HITACHI ZX110M-3-HCME

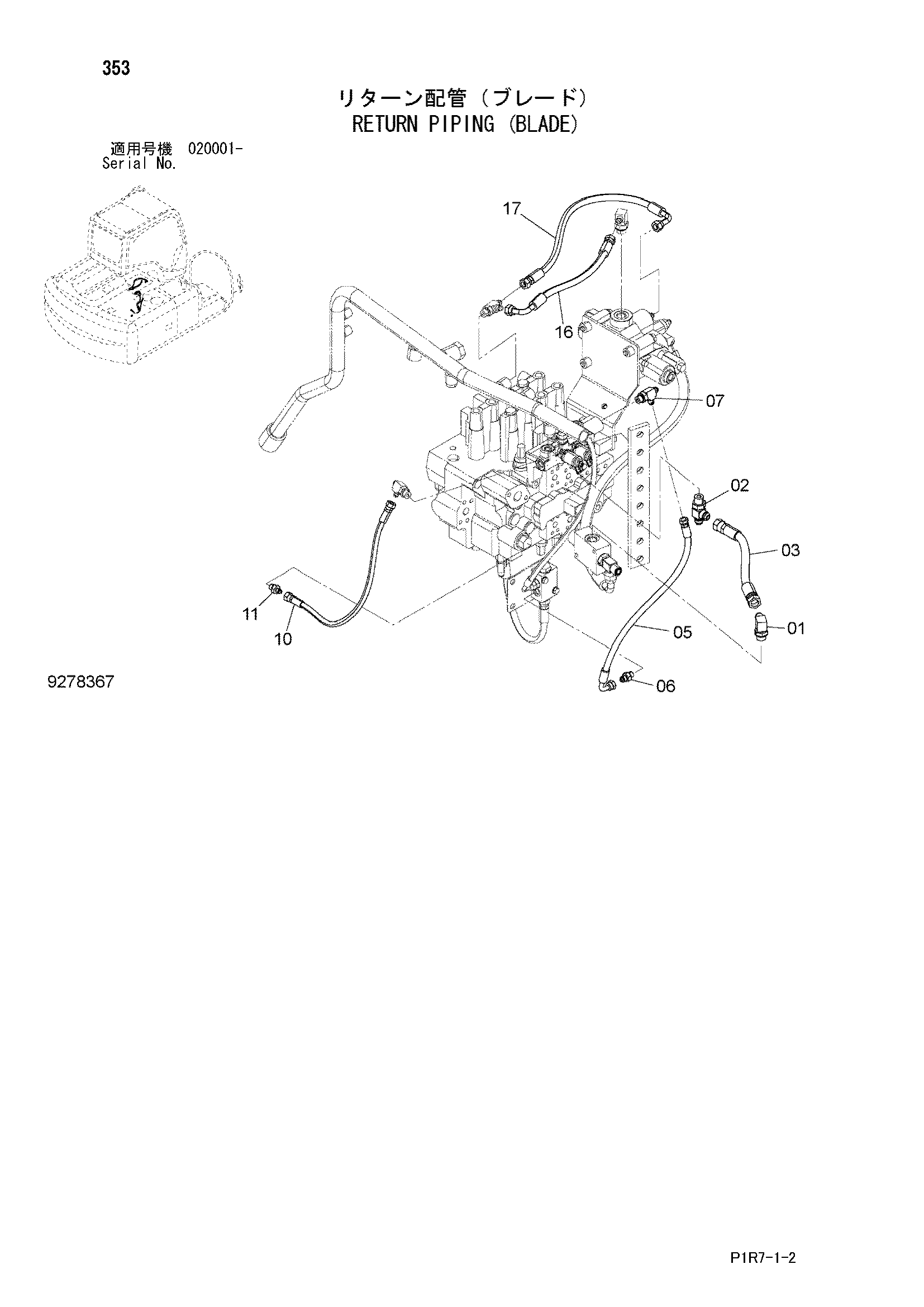

Заводская схема «Обратные трубопроводы (отвал)» для HITACHI ZX110M-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852444 | Тройник | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4437927 | Шланг | 1 |
| 05 | 9205538 | Шланг в сборе | 1 |
| 05A | 4460599 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852433 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4678020 | Шланг | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4487172 | Шланг | 1 |
| 17 | 4451924 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
