Гидролинии рабочего оборудования — HITACHI ZX110M-3

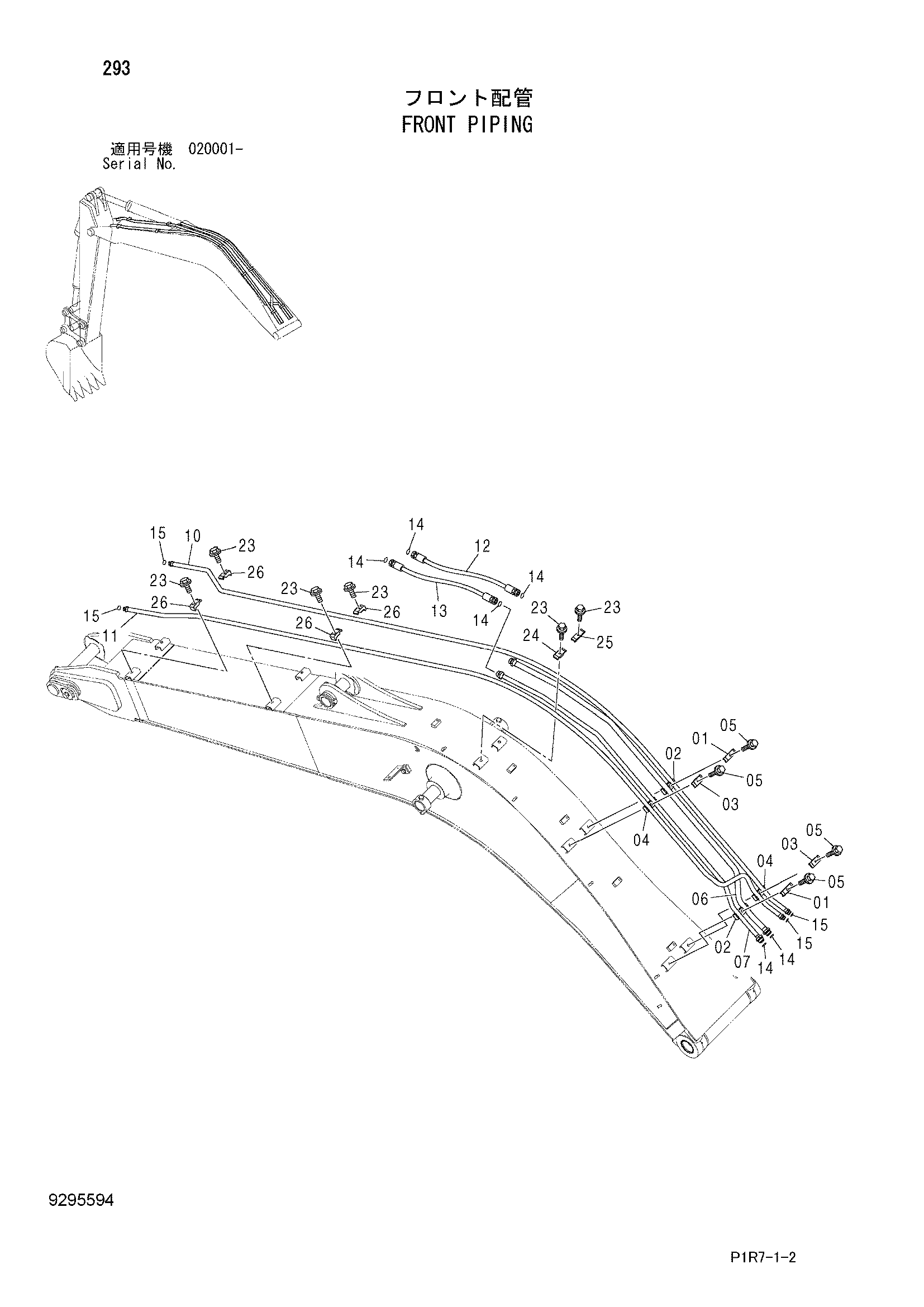

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4398113 | Хомут трубки | 2 |
| 02 | 4398114 | Резиновая прокладка | 2 |
| 03 | 4428248 | Хомут трубки | 2 |
| 04 | 4428249 | Резиновая прокладка | 2 |
| 05 | J271275 | Болт с шайбой | 4 |
| 05A | J901275 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8061635 | Трубка | 1 |
| 07 | 8061636 | Трубка | 1 |
| 10 | 8082111 | Трубка | 1 |
| 11 | 8081524 | Трубка | 1 |
| 12 | 4260311 | Шланг | 1 |
| 13 | 4260310 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 23 | J271265 | Болт с шайбой | 6 |
| 23A | J901265 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4189858 | Хомут трубки | 1 |
| 25 | 4141806 | Хомут трубки | 1 |
| 26 | 4190125 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
