Стрела (ML кран) — HITACHI ZX110M-3

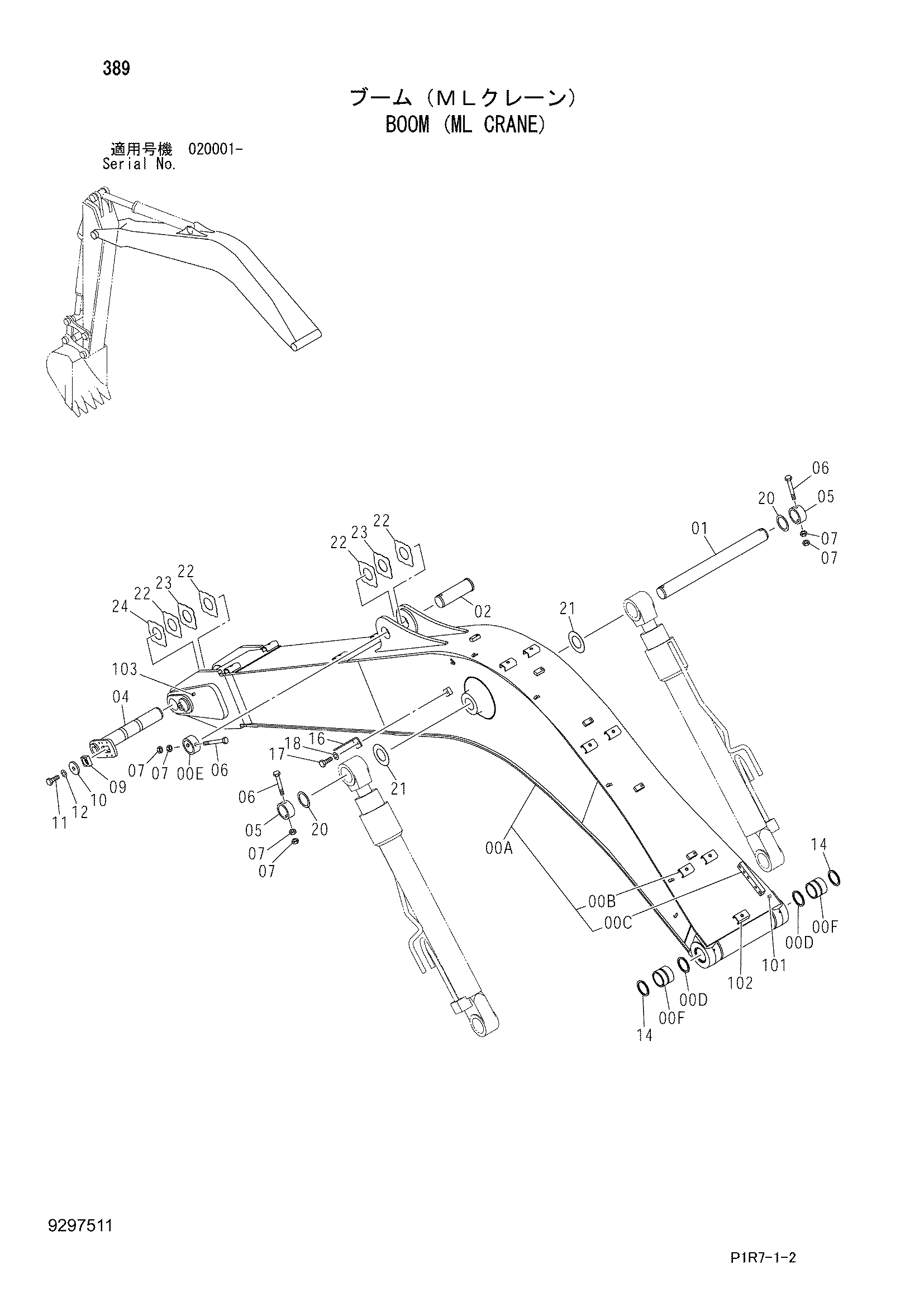

Заводская схема «Стрела (ML кран)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-F | 7037473 | Стрела в сборе | 1 |
| 00A | 5006789 | Стрела | 1 |
| 00B | 9738322 | Седло винта | 10 |
| 00C | 4208631 | Блок | 1 |
| 00D | 4084578 | Пылезащитное уплотнение | 2 |
| 00E | 4434951 | Ограничитель | 1 |
| 00F | 4443878 | Втулка | 2 |
| 01 | 3090401 | Палец | 1 |
| 02 | 3090399 | Палец | 1 |
| 04 | 8081576 | Палец | 1 |
| 05 | 4434951 | Ограничитель | 2 |
| 06 | 4435123 | Стопорный палец | 3 |
| 07 | J950016 | Гайка | 6 |
| 09 | 4424425 | Блок | 1 |
| 10 | 4640621 | Пластина | 1 |
| 11 | J921840 | Болт | 1 |
| 12 | J222018 | Шайба | 1 |
| 14 | 4084578 | Пылезащитное уплотнение | 2 |
| 16 | 4224631 | Кронштейн | 1 |
| 17 | J901425 | Болт | 1 |
| 18 | J222014 | Шайба | 1 |
| 20 | 4444753 | Упорная пластина 1.0mm | 2 |
| 21 | 4450010 | Упорная пластина 1.0mm | 2 |
| 22 | 4444290 | Упорная пластина 1.0mm | 4 |
| 23 | 4444291 | Упорная пластина 2.0mm | 2 |
| 24 | 4462623 | Упорная пластина 1.5mm | 1 |
| 101 | 4334431 | Седло винта | 1 |
| 102 | 9764238 | Седло винта | 1 |
| 103 | 4609532 | Гайка WD | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
