Механизм натяжения <M> — HITACHI ZX110M-3

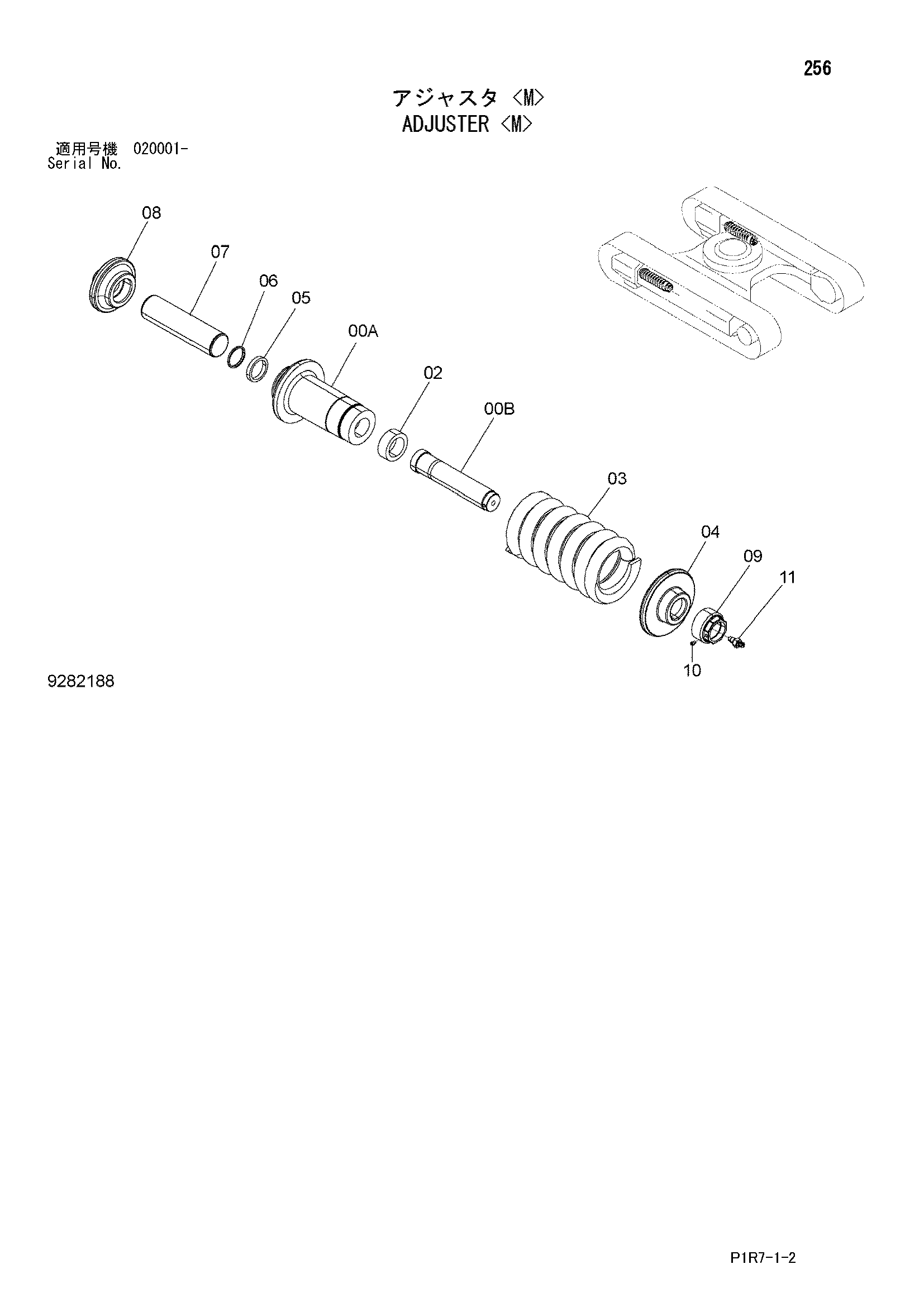

Заводская схема «Механизм натяжения <M>» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9282188 | Механизм натяжения в сборе | 2 | |
| 00 | 9282189 | Гидроцилиндр. в сборе | 1 |
| 00A | 2051413 | Гидроцилиндр | 1 |
| 00B | 3110988 | Шток | 1 |
| 02 | 4433527 | Проставка | 1 |
| 03 | 3098284 | Пружина | 1 |
| 04 | 3103149 | Шайба | 1 |
| 05 | 4412826 | Уплотнение | 1 |
| 06 | 4412827 | Пылезащитное уплотнение | 1 |
| 07 | 3103150 | Шток поршня | 1 |
| 08 | 3103148 | Держатель | 1 |
| 09 | 4412710 | Гайка | 1 |
| 10 | 4248106 | Пробка | 1 |
| 11 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
