Пилотные гидролинии (поток производительность селектор)(1) — HITACHI ZX110M-3

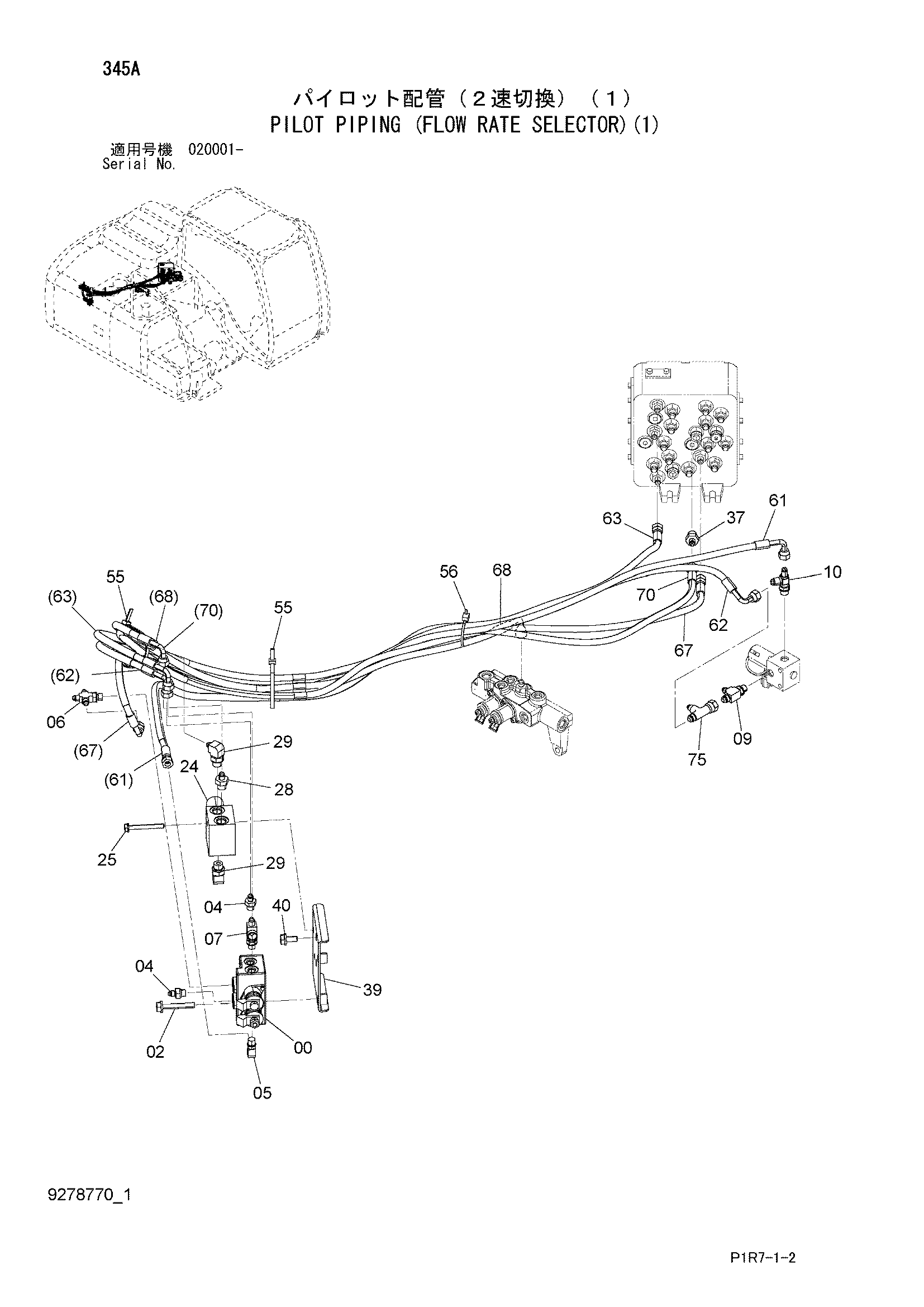

Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271065 | Болт с шайбой | 2 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4656441 | Крестовина S | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4364784 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4219346 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4239712 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4472347 | Клапан редукинг | 1 |
| 25 | J260870 | Болт с шайбой | 2 |
| 25A | J900870 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 28 | A852132 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852332 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852132 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 8111361 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 55 | 4323613 | Ленточный зажим | 2 |
| 56 | 4055312 | Ленточный зажим | 1 |
| 61 | 9291192 | Шланг в сборе | 1 |
| 61A | 4692675 | Шланг | 1 |
| 61B | 4327293 | Защитный кожух | 1 |
| 62 | 9291189 | Шланг в сборе | 1 |
| 62A | 4692677 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 1 |
| 63 | 9291193 | Шланг в сборе | 1 |
| 63A | 4671678 | Шланг | 1 |
| 63B | 4327293 | Защитный кожух | 1 |
| 67 | 9291191 | Шланг в сборе | 1 |
| 67A | 4692702 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 1 |
| 68 | 9291190 | Шланг в сборе | 1 |
| 68A | 4613772 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 1 |
| 70 | 9291196 | Шланг в сборе | 1 |
| 70A | 4677756 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
