Отвал управление — HITACHI ZX110M-3

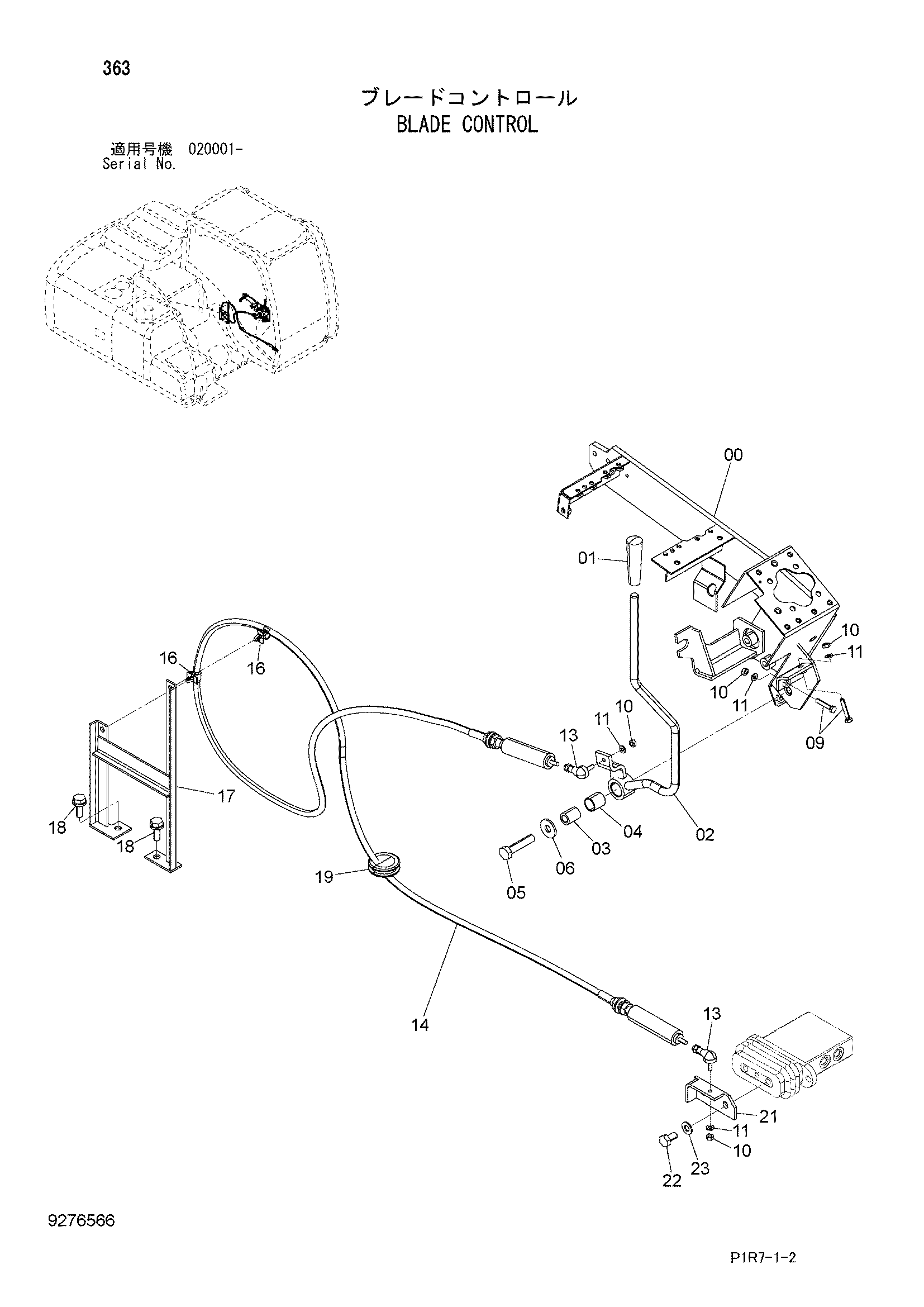

Заводская схема «Отвал управление» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025466 | Консоль | 1 |
| 01 | 4363754 | Рукоятка | 1 |
| 02 | 8109051 | Рычаг | 1 |
| 03 | 4279507 | Коллер | 1 |
| 04 | 4396083 | Втулка | 1 |
| 05 | J901255 | Болт | 1 |
| 06 | 449490 | Плоская шайба | 1 |
| 09 | 4282875 | Болт | 2 |
| 10 | M500605 | Гайка | 4 |
| 11 | A590106 | Плоская шайба | 4 |
| 13 | 4056017 | Шарнир | 2 |
| 14 | 4669713 | Трос управления | 1 |
| 16 | 4445372 | Зажим провод | 2 |
| 17 | 8109053 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4387501 | Резиновая втулка | 1 |
| 21 | 9754977 | Кронштейн | 1 |
| 22 | J901020 | Болт | 2 |
| 23 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
