Облицовка (4) — HITACHI ZX110M-3

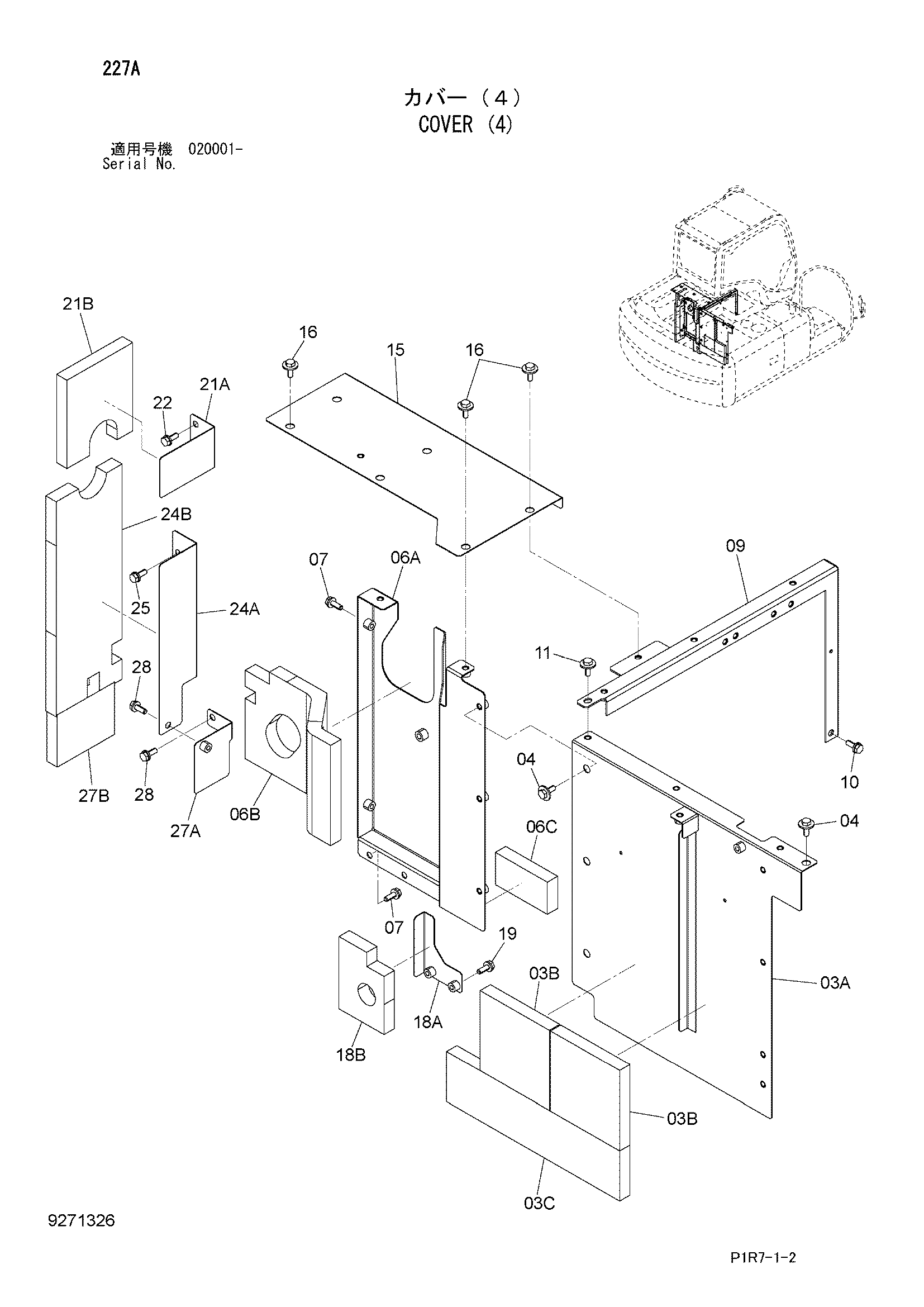

Заводская схема «Облицовка (4)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8108932	Крышка	1
03A	7052127	Крышка	1
03B	4652168	Резиновая прокладка	2
03C	4652169	Резиновая прокладка	1
04	J281030	Болт с шайбой	4
04A	J901030	Болт	1
04B	4486055	Шайба	1
06	8105649	Крышка	1
06A	7052128	Крышка	1
06B	4679252	Резиновая прокладка	1
06C	4666532	Резиновая прокладка	1
07	J271030	Болт с шайбой	4
07A	J901030	Болт	1
07B	J222010	Шайба	1
09	8108042	Опора	1
10	J271030	Болт с шайбой	1
10A	J901030	Болт	1
10B	J222010	Шайба	1
11	J281030	Болт с шайбой	1
11A	J901030	Болт	1
11B	4486055	Шайба	1
15	8112710	Крышка	1
16	J281030	Болт с шайбой	6
16A	J901030	Болт	1
16B	4486055	Шайба	1
18	9769206	Крышка	1
18A	9769207	Крышка	1
18B	4681943	Резиновая прокладка	1
19	J271030	Болт с шайбой	2
19A	J901030	Болт	1
19B	J222010	Шайба	1
21	9769214	Крышка	1
21A	4681996	Крышка	1
21B	4681995	Резиновая прокладка	1
22	J271030	Болт с шайбой	2
22A	J901030	Болт	1
22B	J222010	Шайба	1
24	9769215	Крышка	1
24A	4681998	Крышка	1
24B	4681997	Резиновая прокладка	1
25	J271030	Болт с шайбой	2
25A	J901030	Болт	1
25B	J222010	Шайба	1
27	9770119	Крышка	1
27A	8115816	Крышка	1
27B	4690918	Резиновая прокладка	1
28	J271030	Болт с шайбой	2
28A	J901030	Болт	1
28B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
