Гидроцилиндр стрелы (левый) — HITACHI ZX110M-3

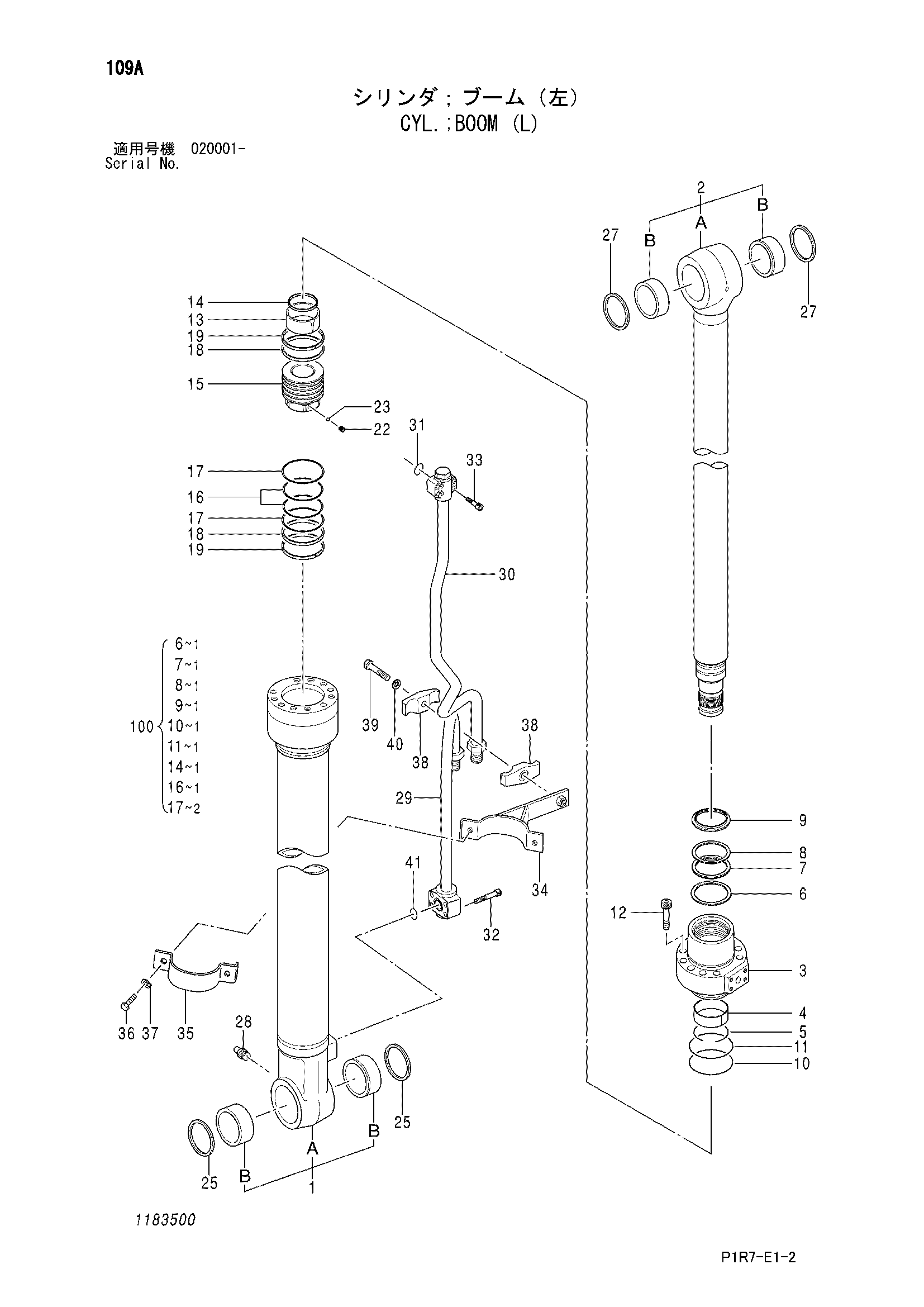

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4682733	Гидроцилиндр стрелы (левый)	1
1	1183501	Труба гидроцилиндра в сборе	1
1B	4352638	Втулка пальца	2
2	1183302	Шток поршня в сборе	1
2B	4362025	Втулка пальца	2
3	0789705	Головка гидроцилиндра	1
4	0310304	Втулка	1
5	0271304	Стопорное кольцо	1
6	0789310	Кольцо	1
7	0789311	U-образная манжета	1
8	0271310	Опорное кольцо	1
9	0666806	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	0667107	Болт с внутренним шестигранником	10
13	0408806	Амортизирующий подшипник	1
14	0666807	Уплотнение	1
15	1183303	Поршень	1
16	0310608	Уплотнительное кольцо	1
17	0409107	Кольцо букк-уп	2
18	1183502	Направляющее кольцо	2
19	0310610	Направляющее кольцо	2
22	0310612	Установочный винт	1
23	0111818	Шарик	1
25	4084578	Пылезащитное уплотнение	2
27	4065687	Пылезащитное уплотнение	2
28	J75481	Пресс-маслёнка	1
29	4680349	Трубка	1
30	1183503	Трубка	1
31	4509181	Уплотнительное кольцо	1
32	M341030	Болт с внутренним шестигранником	4
33	M340825	Болт с внутренним шестигранником	4
34-40	0674907	Комплект лента	1
34	0409405	Лента	1
35	0310619	Лента	1
36	J901035	Болт	2
37	A590910	Шайба	2
38	0310312	Держатель	2
39	0224115	Болт	1
40	0208516	Пружинная шайба	1
41	4506430	Уплотнительное кольцо	1
100	4663495	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
