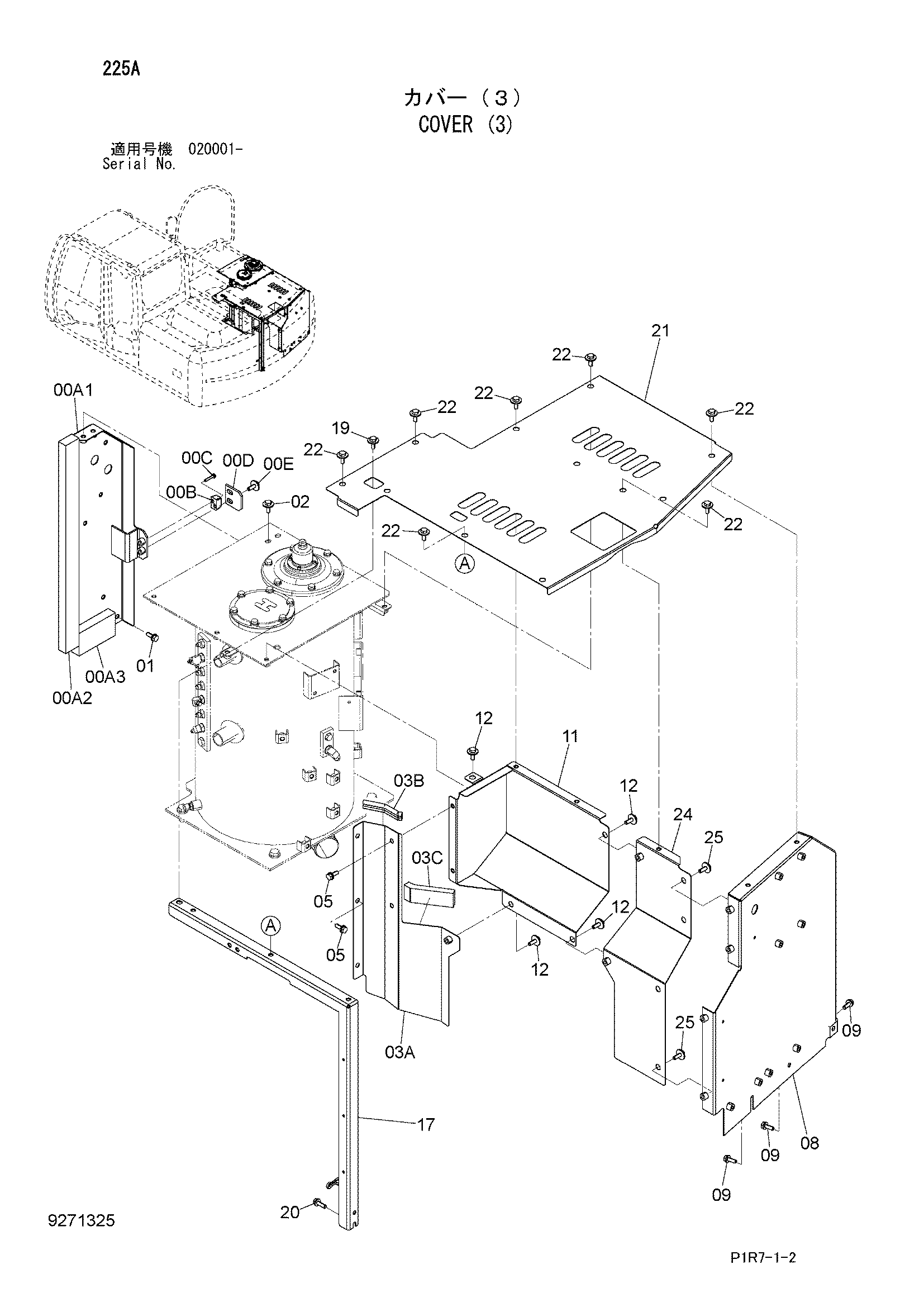

Крышка (3) — HITACHI ZX110M-3

Заводская схема «Крышка (3)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9275693	Крышка	1
00A	8106972	Крышка	1
00A1	7051632	Крышка	1
00A2	4661296	Резиновая прокладка	1
00A3	4666532	Резиновая прокладка	1
00B	4652573	Ограничитель	1
00C	J260635	Болт с шайбой	2
00CA	J900635	Болт	1
00CB	A590106	Плоская шайба	1
00D	4638905	Ограничитель	1
00E	J281030	Болт с шайбой	2
00EA	J901030	Болт	1
00EB	4486055	Шайба	1
01	J271030	Болт с шайбой	1
01A	J901030	Болт	1
01B	J222010	Шайба	1
02	J281030	Болт с шайбой	2
02A	J901030	Болт	1
02B	4486055	Шайба	1
03	8112889	Крышка	1
03A	7052106	Крышка	1
03B	4667833	Уплотнительная окантовка	1
03C	4665436	Резиновая прокладка	1
05	J271030	Болт с шайбой	5
05A	J901030	Болт	1
05B	J222010	Шайба	1
08	7051494	Крышка	1
09	J271030	Болт с шайбой	3
09A	J901030	Болт	1
09B	J222010	Шайба	1
11	7051645	Крышка	1
12	J281030	Болт с шайбой	4
12A	J901030	Болт	1
12B	4486055	Шайба	1
17	7052157	Опора	1
19	J281030	Болт с шайбой	1
19A	J901030	Болт	1
19B	4486055	Шайба	1
20	J271035	Болт с шайбой	2
20A	J901035	Болт	1
20B	J222010	Шайба	1
21	7051729	Крышка	1
22	J281030	Болт с шайбой	11
22A	J901030	Болт	1
22B	4486055	Шайба	1
24	8110790	Крышка	1
25	J281030	Болт с шайбой	4
25A	J901030	Болт	1
25B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
