Ковш блокировка клапан — HITACHI ZX110M-3

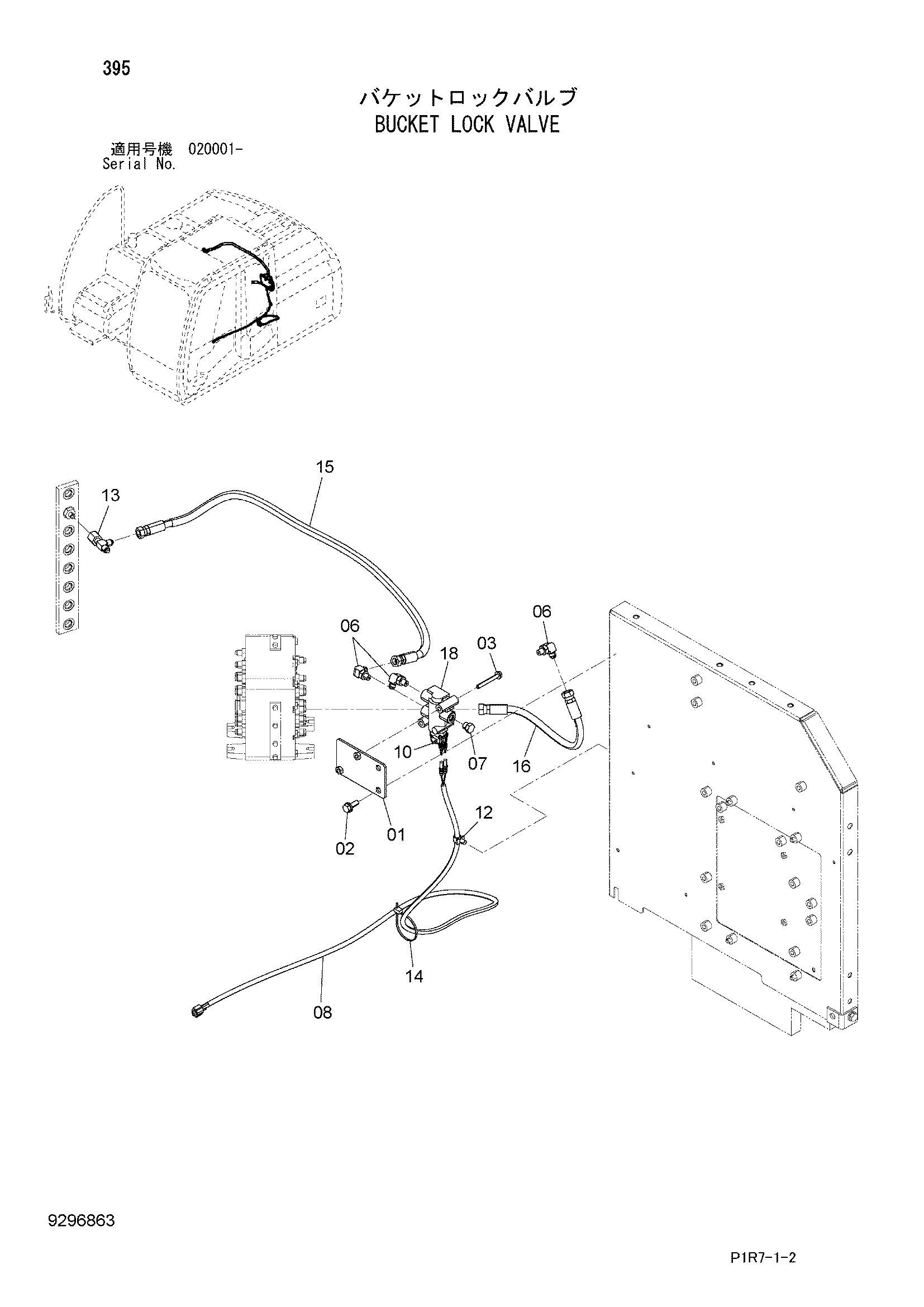

Заводская схема «Ковш блокировка клапан» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9770347 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260865 | Болт с шайбой | 2 |
| 03A | J900865 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | A852323 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 3115047 | Жгут проводов | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 12 | 4449250 | Зажим | 1 |
| 13 | 4246672 | Соединительный штуцер | 1 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 15 | 9298421 | Шланг в сборе | 1 |
| 15A | 4662595 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 16 | 4445276 | Шланг | 1 |
| 18 | 9218206 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
