Основные гидролинии (отвал)(1) — HITACHI ZX110M-3

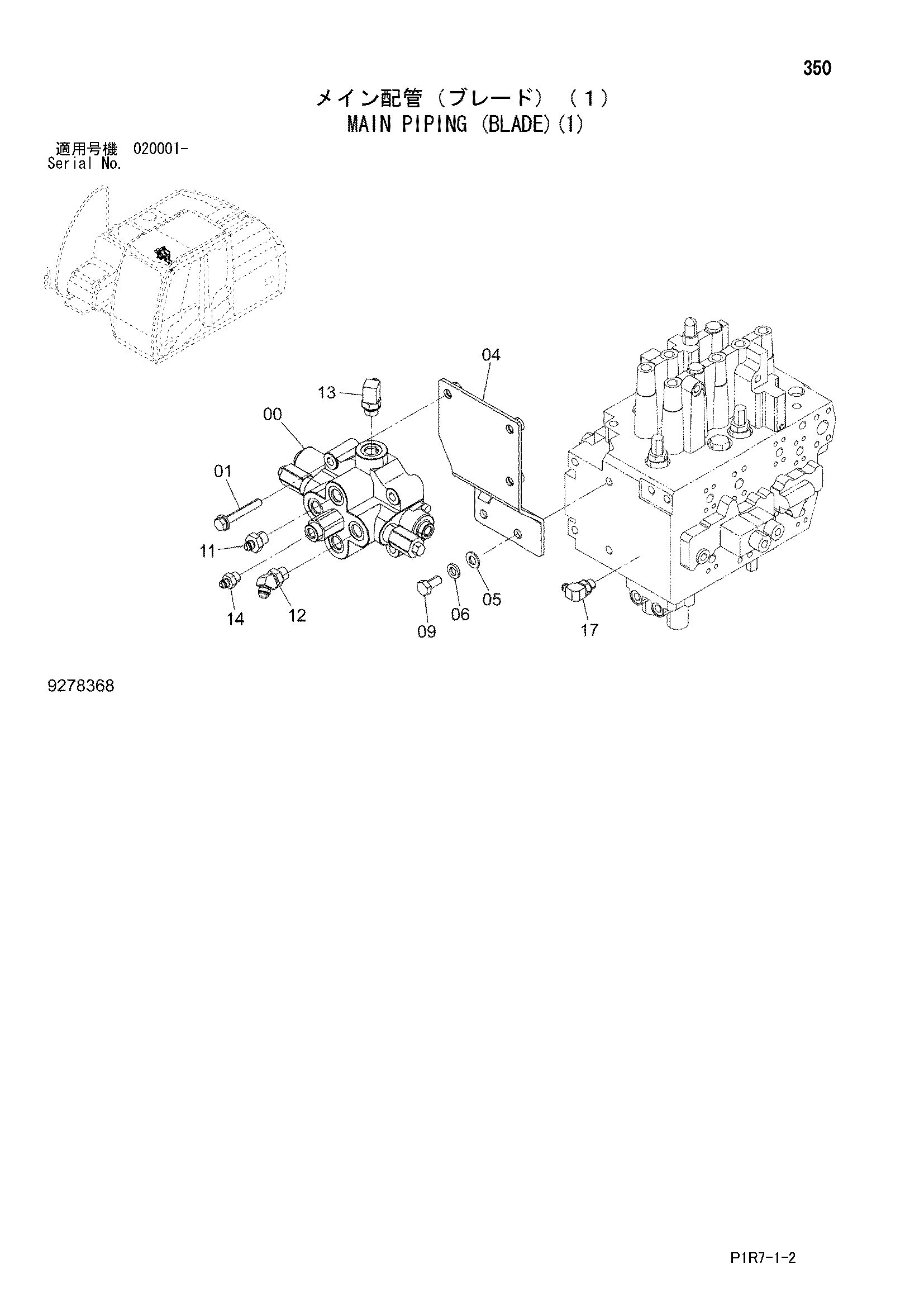

Заводская схема «Основные гидролинии (отвал)(1)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 01 | J271285 | Болт с шайбой | 3 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 04 | 8109601 | Кронштейн | 1 |
| 05 | A590114 | Плоская шайба | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 09 | J921430 | Болт | 2 |
| 11 | A852143 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4376657 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
