Пилотные гидролинии (отвал)(2) — HITACHI ZX110M-3

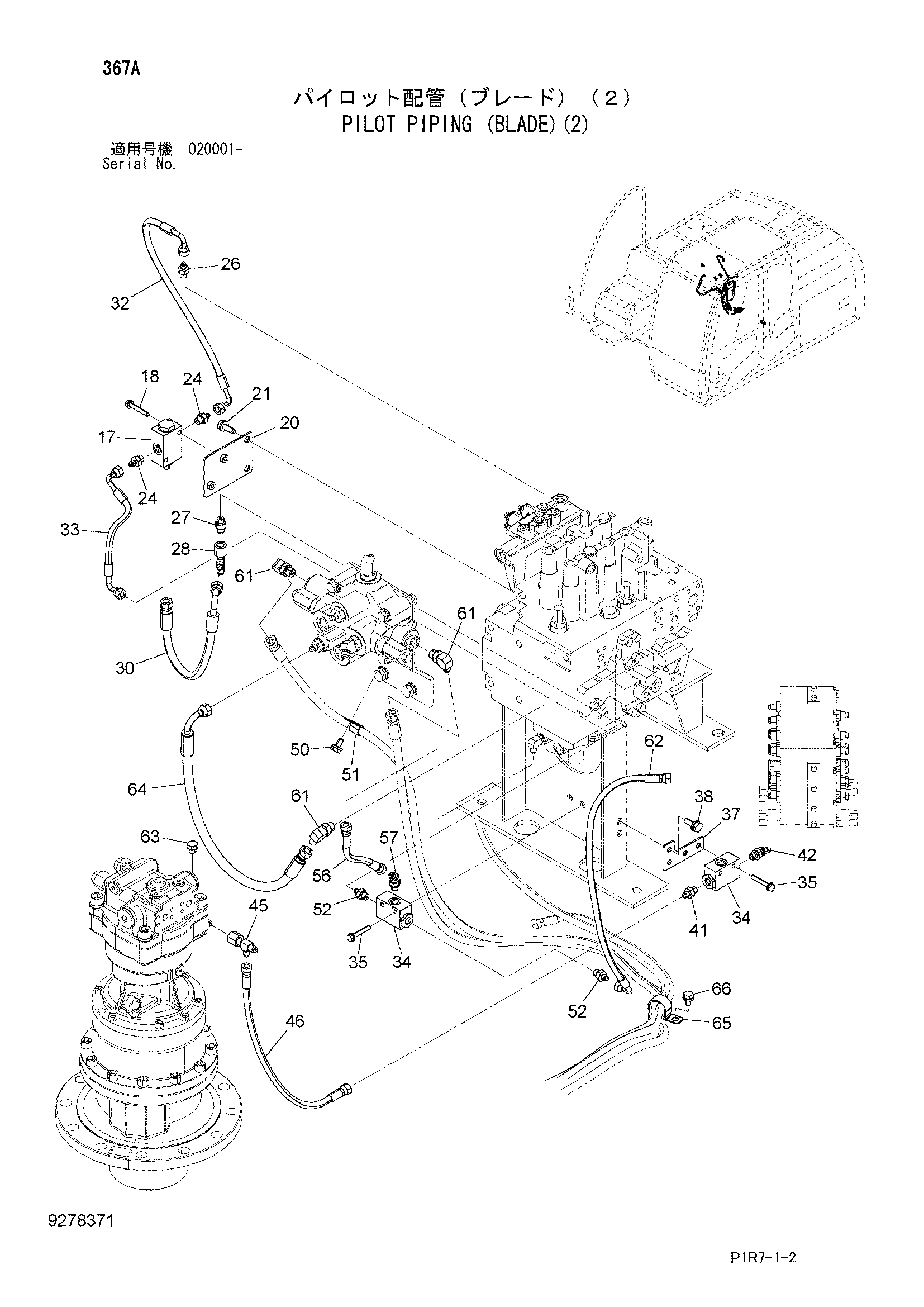

Заводская схема «Пилотные гидролинии (отвал)(2)» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 4337928 | Клапан | 1 |
| 18 | J260850 | Болт с шайбой | 2 |
| 18A | J900850 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 9768014 | Кронштейн | 1 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852123 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4246672 | Соединительный штуцер | 1 |
| 30 | 4462438 | Шланг | 1 |
| 32 | 4685311 | Шланг | 1 |
| 33 | 4627868 | Шланг | 1 |
| 34 | 4203447 | Челночный клапан | 2 |
| 35 | J260850 | Болт с шайбой | 4 |
| 35A | J900850 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | 9755289 | Кронштейн | 1 |
| 38 | J271030 | Болт с шайбой | 2 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852222 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4425484 | Соединительный штуцер | 1 |
| 46 | 4462428 | Шланг | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4190253 | Зажим | 1 |
| 52 | A852122 | Адаптер | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4246328 | Шланг | 1 |
| 57 | A852222 | Угловой штуцер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 61 | A852333 | Угловой штуцер | 3 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 9283426 | Шланг в сборе | 1 |
| 62A | 4462433 | Шланг | 1 |
| 62B | 4327293 | Защитный кожух | 1 |
| 63 | 4093624 | Пробка | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 9297462 | Шланг в сборе | 1 |
| 64A | 4680408 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 1 |
| 65 | 4190264 | Зажим | 1 |
| 66 | J271020 | Болт с шайбой | 1 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
