Рычаг управления (передний, поворот)(с одинарный выключатель)[EU] — HITACHI ZX110M-3
Заводская схема «Рычаг управления (передний, поворот)(с одинарный выключатель)[EU]» для HITACHI ZX110M-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

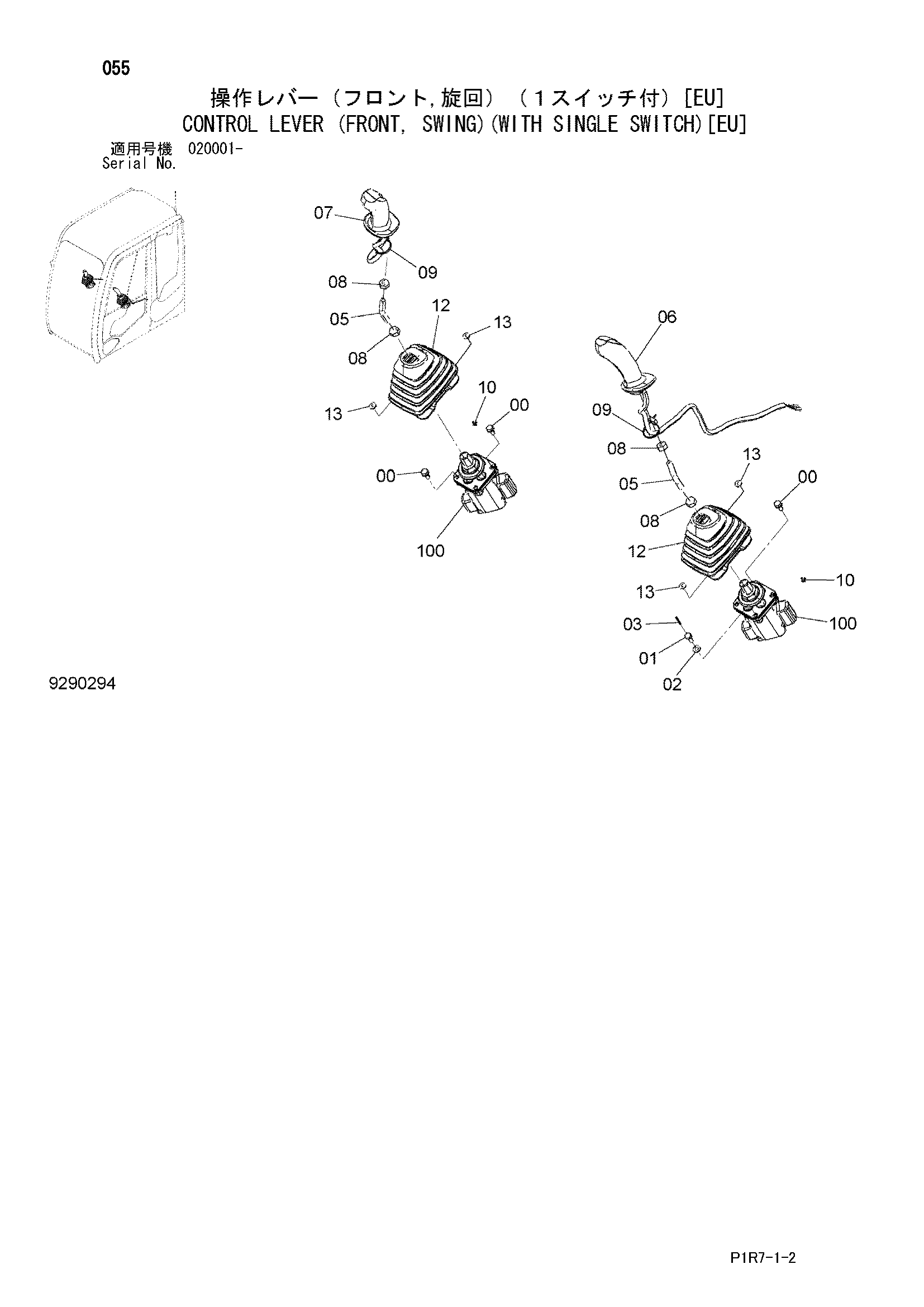

![Схема Рычаг управления (передний, поворот)(с одинарный выключатель)[EU] HITACHI ZX110M-3](/catalog-drawings/22/223b94f9-34dc-4fc8-aa8a-5e4ef48b28b4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260820 | Болт с шайбой | 7 |
| 00A | J900820 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 01 | 4609956 | Болт | 1 |
| 02 | A590108 | Плоская шайба | 1 |
| 03 | 4144011 | Пружинный штифт | 1 |
| 05 | 4633644 | Вал | 2 |
| 06 | 4648125 | Рукоятка | 1 |
| 07 | 4650095 | Рукоятка | 1 |
| 08 | J950012 | Гайка | 4 |
| 09 | 4055311 | Ленточный зажим | 2 |
| 10 | 4300351 | Ленточный зажим | 1 |
| 12 | 4639127 | Защитный чехол | 2 |
| 13 | 4642773 | Шайба | 8 |
| 100 | 9247135 замена: 9257577 | Пилотный клапан | 2 |
| 100 | 9257577 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
