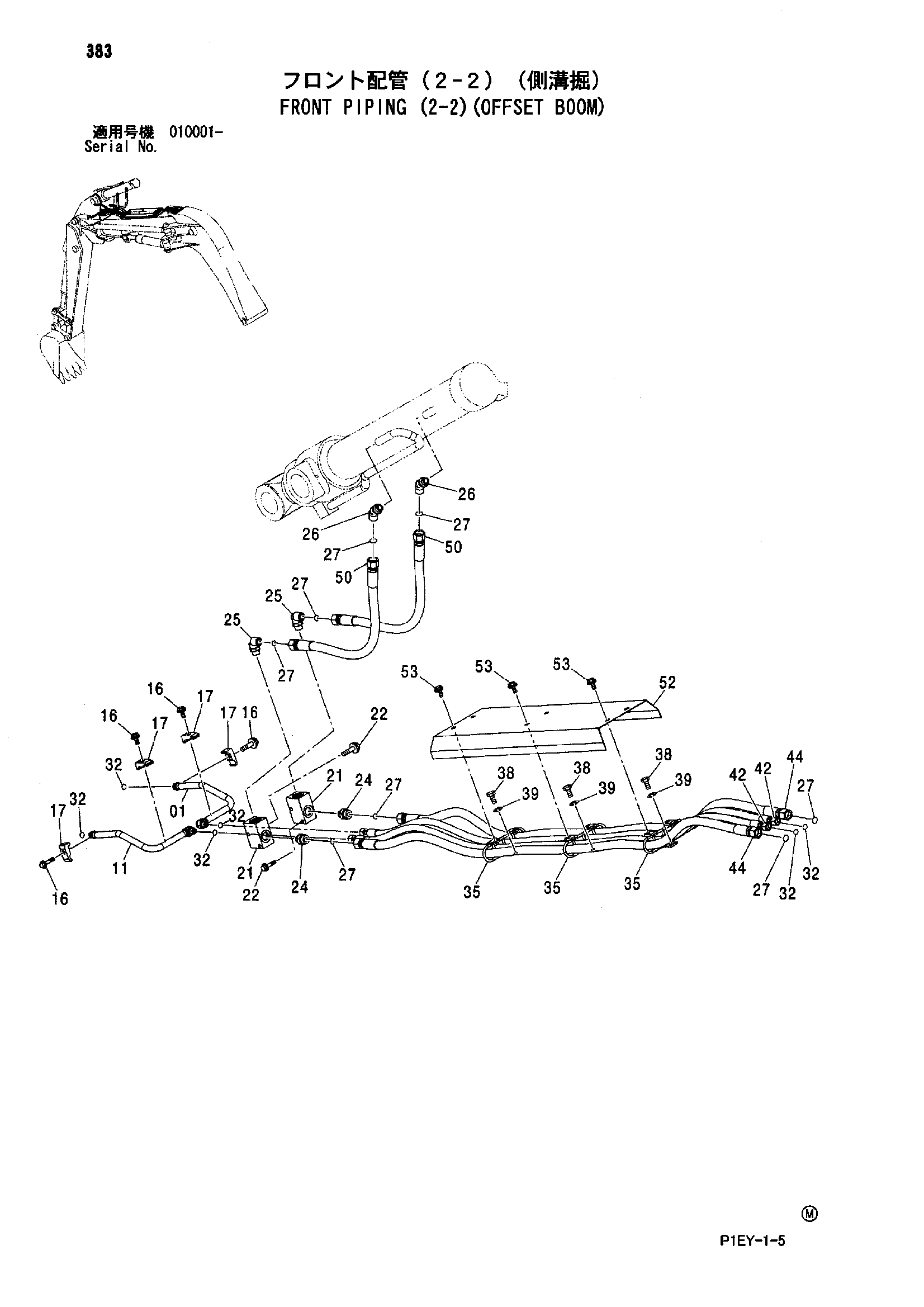

Гидролинии рабочего оборудования (2-2)(смещаемый стрела) — HITACHI ZX110M
Заводская схема «Гидролинии рабочего оборудования (2-2)(смещаемый стрела)» для HITACHI ZX110M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081648 | Трубка | 1 |
| 11 | 8081649 | Трубка | 1 |
| 16 | J011255 | Болт с шайбой | 4 |
| 16 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 16 | J271255 замена: J222012 | Болт с шайбой | 4 |
| 17 | 4190125 | Хомут трубки | 4 |
| 21 | 4429670 | Блок | 2 |
| 22 | J011070 | Болт с шайбой | 4 |
| 22 | J271075 замена: J901075 | Болт с шайбой | 4 |
| 22 | J271075 замена: J222010 | Болт с шайбой | 4 |
| 24 | A853166 | Адаптер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A853366 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A853266 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 8 |
| 32 | 4138938 | Уплотнительное кольцо | 6 |
| 35 | 8078285 | Кронштейн | 3 |
| 38 | J901225 | Болт | 6 |
| 39 | A590912 | Пружинная шайба | 6 |
| 42 | 4445678 | Шланг | 2 |
| 44 | 4445672 | Шланг | 2 |
| 50 | 4445680 | Шланг | 2 |
| 52 | 3087886 | Крышка | 1 |
| 53 | J031025 | Болт с шайбой | 6 |
| 53 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 53 | J281025 замена: 4486055 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
