Тормозной клапан — HITACHI ZX110M

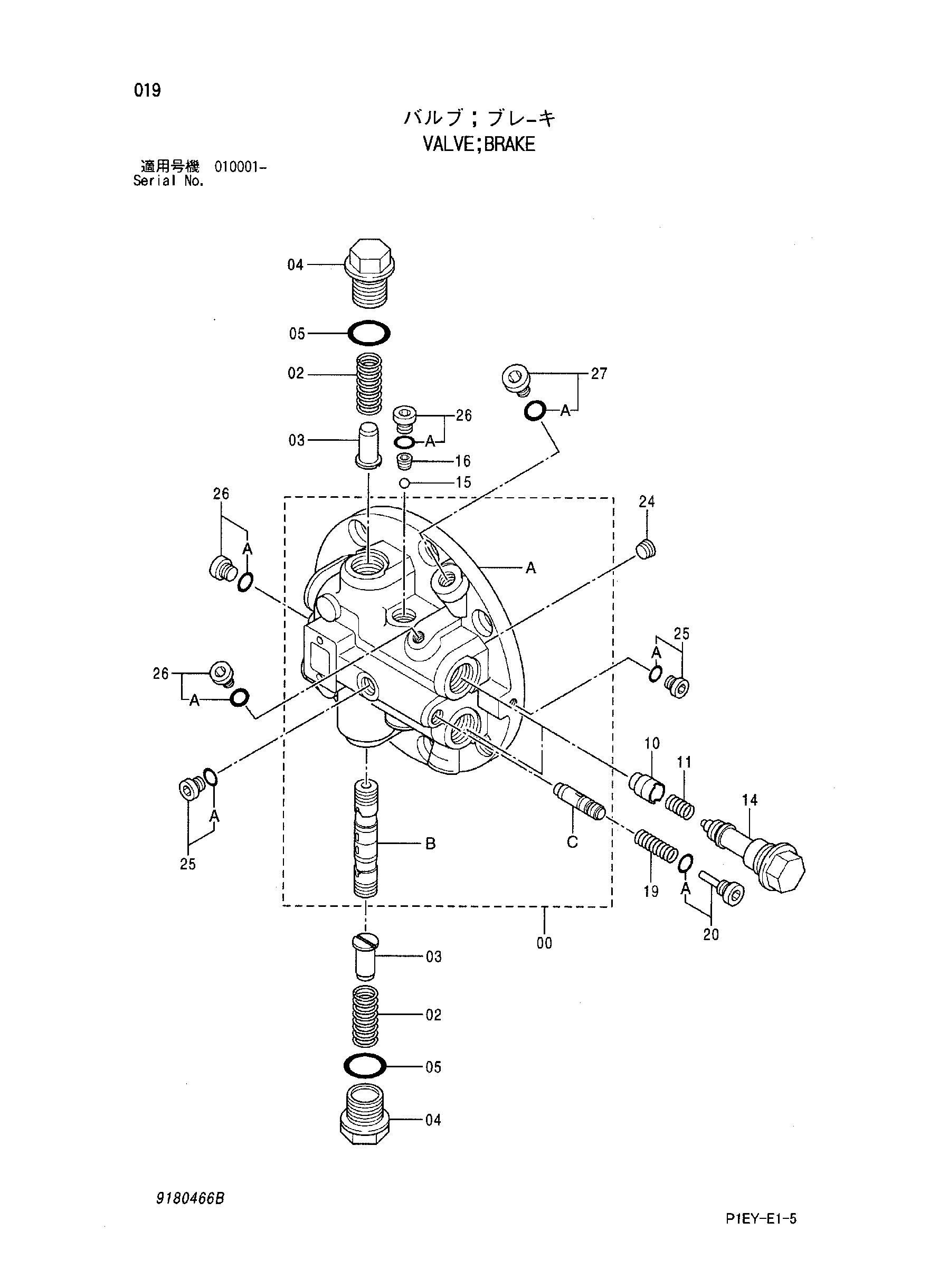

Заводская схема «Тормозной клапан» для HITACHI ZX110M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9180466 замена: 9196236 | Тормозной клапан | 1 | |
| (9196236) | Тормозной клапан | 1 | |
| 00 | 8076163 | Корпус | 1 |
| 02 | 4372079 | Пружина сжатия | 2 |
| 03 | 4154878 замена: 4427428 | Ограничитель | 2 |
| 03 | 4427428 | Ограничитель | 2 |
| 04 | 4229631 | Пробка | 2 |
| 05 | 4506429 | Уплотнительное кольцо | 2 |
| 10 | 4300918 | Тарельчатый клапан | 2 |
| 11 | 4383067 | Пружина сжатия | 2 |
| 14 | 9159923 | Предохранительный клапан | 2 |
| 15 | 4509493 | Шарик | 1 |
| 16 | 4193400 | Пробка | 1 |
| 19 | 4297257 | Пружина сжатия | 1 |
| 20 | 9167977 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4050968 | Пробка | 1 |
| 25 | 9134109 | Пробка | 2 |
| 25A | 4506408 | Уплотнительное кольцо | 1 |
| 26 | 9134110 | Пробка | 4 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 9134111 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
