Гусеничная цепь вариоус <M>[MEU1] — HITACHI ZX110M

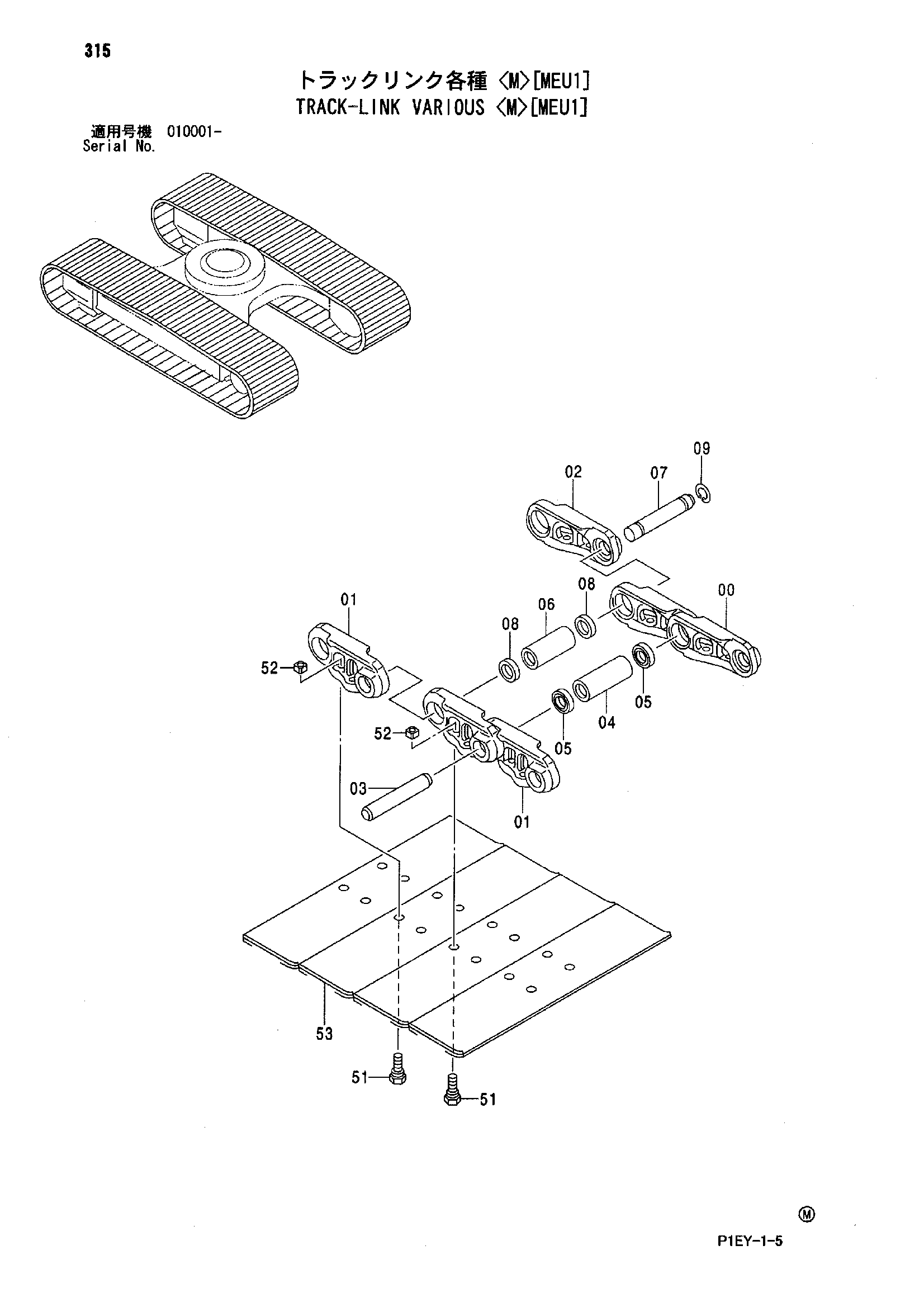

Заводская схема «Гусеничная цепь вариоус <M>[MEU1]» для HITACHI ZX110M. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь вариоус <M>[MEU1] HITACHI ZX110M](/catalog-drawings/44/444a8ce3-4486-4aea-b8fc-3da3b5c307c6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9147694 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151315 | Гусеничная цепь в сборе (800G) | 2 | |
| 9150823 | Гусеничная цепь в сборе (960G) | 2 | |
| 9151317 | Гусеничная цепь в сборе (760A) | 2 | |
| 9157148 | Гусеничная цепь в сборе (900A) | 2 | |
| 00-09 | 9200212 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 41 |
| 01 | 1028976 | Гусеничная цепь B | 42 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 41 |
| 04 | 4386609 | Втулка | 41 |
| 05 | 4408124 | Уплотнение | 82 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 51 | 4297905 | Болт башмак | 168 |
| 51 | 4350566 | Болт башмак | 168 |
| 51 | 4350567 | Болт башмак | 168 |
| 51 | 4378549 | Болт башмак | 168 |
| 52 | 4247133 | Гайка | 168 |
| 53 | 2038824 | Башмак грунтозацеп (700G) | 42 |
| 53 | 2037790 | Башмак грунтозацеп (800G) | 42 |
| 53 | 2039110 | Башмак грунтозацеп (960G) | 42 |
| 53 | 1020522 | Башмак триангле (760A) | 42 |
| 53 | 1023569 | Башмак триангле (900A) | 42 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
