Рычаг управления (ход) — HITACHI ZX110-E

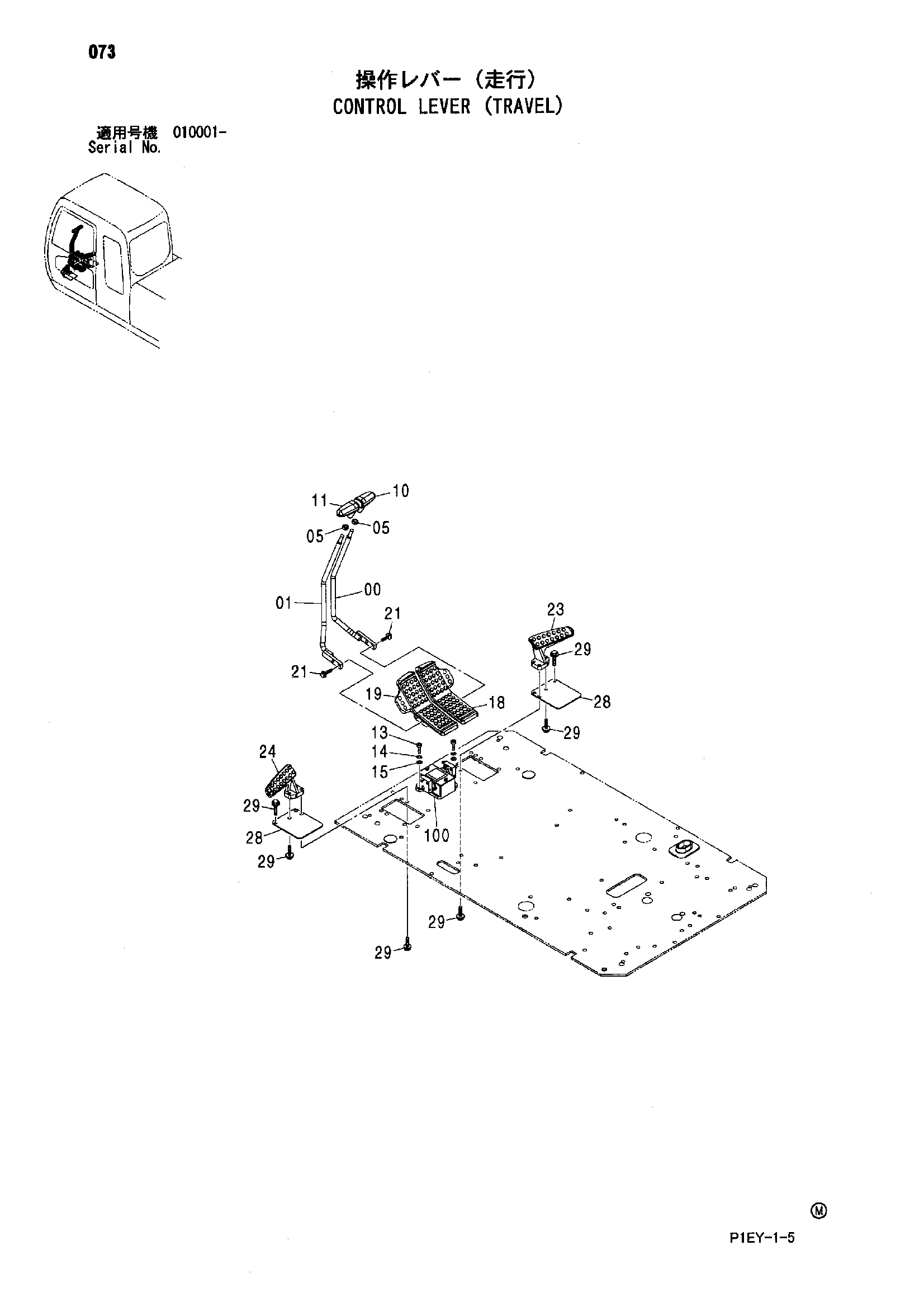

Заводская схема «Рычаг управления (ход)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075450 | Рычаг | 1 |
| 01 | 8075449 | Рычаг | 1 |
| 05 | 4424185 | Гайка | 2 |
| 10 | 2045468 замена: 2051176 | Рукоятка | 1 |
| 10 | 2045468 замена: 2051177 | Рукоятка | 1 |
| 10 | 2051176 | Рукоятка | 1 |
| 11 | 2045469 замена: 2051177 | Рукоятка | 1 |
| 11 | 2045469 замена: 2051176 | Рукоятка | 1 |
| 11 | 2051177 | Рукоятка | 1 |
| 13 | J781035 | Болт с внутренним шестигранником | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | A590110 | Плоская шайба | 2 |
| 18 | 1024384 | Педаль | 1 |
| 19 | 1024224 | Педаль | 1 |
| 21 | J051050 | Болт с шайбой | 4 |
| 21 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 21 | J271045 замена: J222010 | Болт с шайбой | 4 |
| 23 | 1015478 | Подставка для ног | 1 |
| 24 | 1015477 | Подставка для ног | 1 |
| 28 | 3052543 | Крышка | 2 |
| 29 | J011035 | Болт с шайбой | 8 |
| 29 | J271035 замена: J901035 | Болт с шайбой | 8 |
| 29 | J271035 замена: J222010 | Болт с шайбой | 8 |
| 100 | 9184276 замена: 9195307 | Пилотный клапан | 1 |
| 100 | 9195307 | Пилотный клапан | 1 |
| 100 | 9226365 замена: 9235551 | Пилотный клапан | 1 |
| 100 | 9235551 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
