Пилотные гидролинии (1)(отвал) — HITACHI ZX110-E

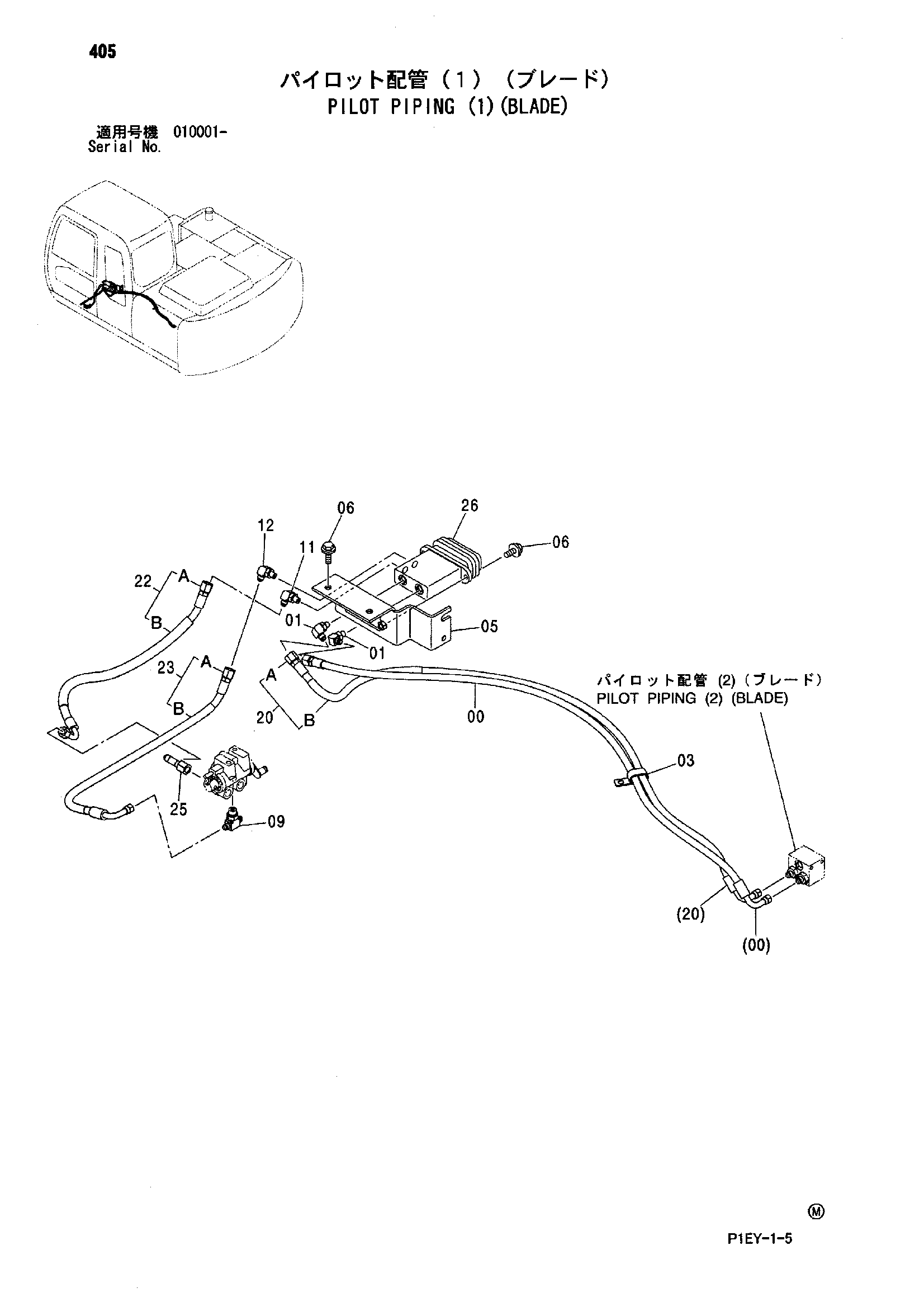

Заводская схема «Пилотные гидролинии (1)(отвал)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4441254 | Шланг | 1 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4190282 | Зажим | 1 |
| 05 | 7033089 | Кронштейн | 1 |
| 06 | J021030 | Болт с шайбой | 4 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 06 | J271030 замена: J222010 | Болт с шайбой | 4 |
| 09 | A852533 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4278442 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9198874 | Шланг в сборе | 1 |
| 20A | 4441255 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 22 | 9198869 | Шланг в сборе | 1 |
| 22A | 4460011 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9198870 | Шланг в сборе | 1 |
| 23A | 4460015 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 25 | 4246672 | Соединительный штуцер | 1 |
| 26 | 4357586 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
