Отопитель трубопроводы — HITACHI ZX110-E

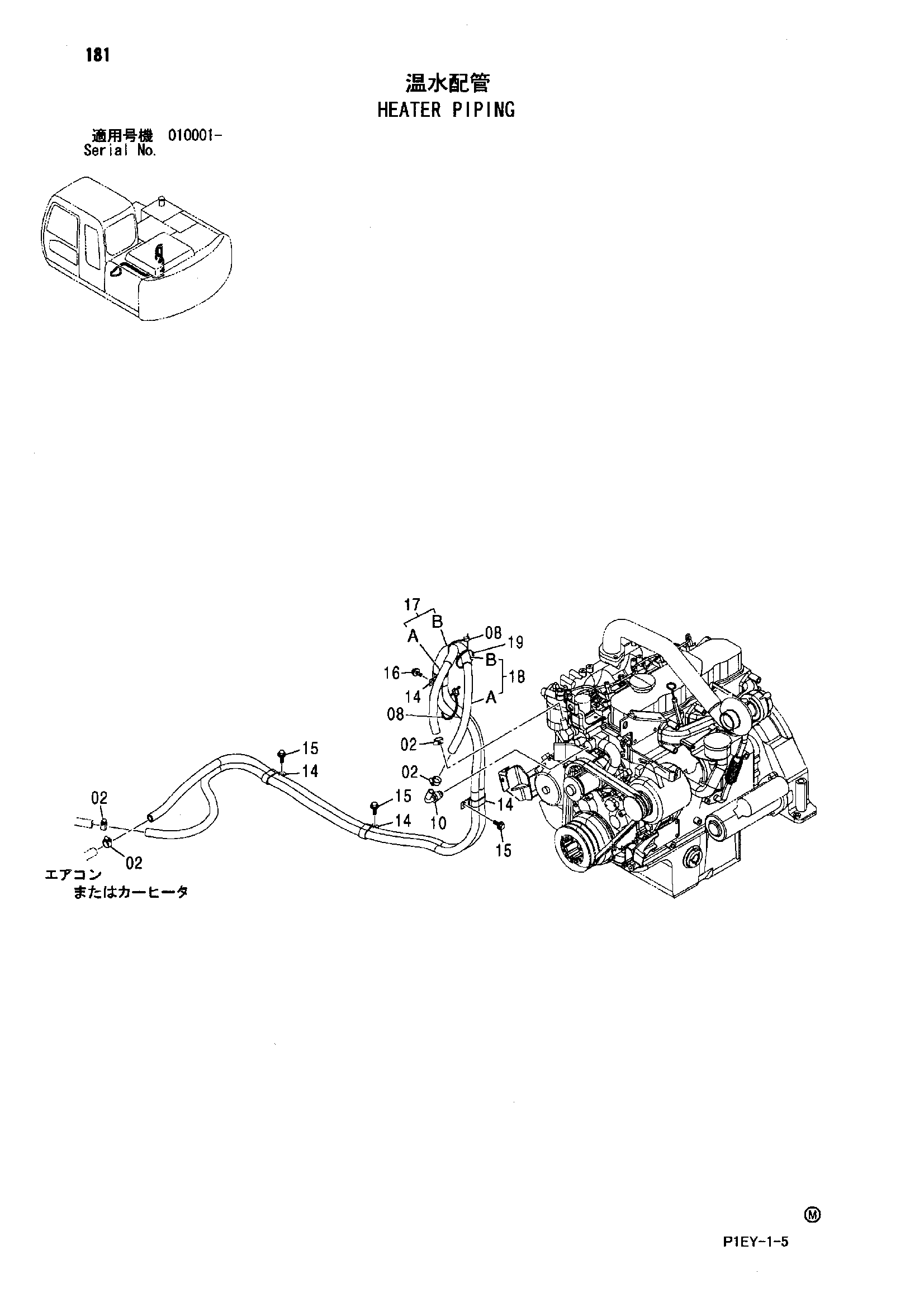

Заводская схема «Отопитель трубопроводы» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4514699	Хомут шланга	4
08	4055312	Ленточный зажим	2
10	9745899	Соединение трубка	1
14	4192034	Зажим	4
15	J011020	Болт с шайбой	3
15	J271020 замена: J901020	Болт с шайбой	3
15	J271020 замена: J222010	Болт с шайбой	3
16	J020816	Болт с шайбой	1
16	J260816 замена: J900816	Болт с шайбой	1
16	J260816 замена: A590108	Болт с шайбой	1
17	9196235 замена: 9244451	Водяной шланг в сборе	1
17	9196235 замена: 9244451	Водяной шланг в сборе	1
17	9196235 замена: 9244451	Водяной шланг в сборе	1
17	9244451	Водяной шланг в сборе	1
17	9244451	Водяной шланг в сборе	1
17	9244451	Водяной шланг в сборе	1
17A	4439006 замена: 4627229	Водяной шланг	1
17A	4439006 замена: 4627229	Водяной шланг	1
17A	4439006 замена: 4627229	Водяной шланг	1
17A	4627229	Водяной шланг	1
17A	4627229	Водяной шланг	1
17A	4627229	Водяной шланг	1
17B	4320661	Защитный кожух	2
17B	4320661	Защитный кожух	3
18	9196244 замена: 9244449	Водяной шланг в сборе	1
18	9196244 замена: 9244449	Водяной шланг в сборе	1
18	9196244 замена: 9244449	Водяной шланг в сборе	1
18	9244449	Водяной шланг в сборе	1
18	9244449	Водяной шланг в сборе	1
18	9244449	Водяной шланг в сборе	1
18A	4439011 замена: 4627234	Водяной шланг	1
18A	4439011 замена: 4627234	Водяной шланг	1
18A	4439011 замена: 4627234	Водяной шланг	1
18A	4627234	Водяной шланг	1
18A	4627234	Водяной шланг	1
18A	4627234	Водяной шланг	1
18B	4320661	Защитный кожух	2
18B	4320661	Защитный кожух	3
19	4121859	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
