Основные гидролинии (смещаемый стрела) — HITACHI ZX110-E

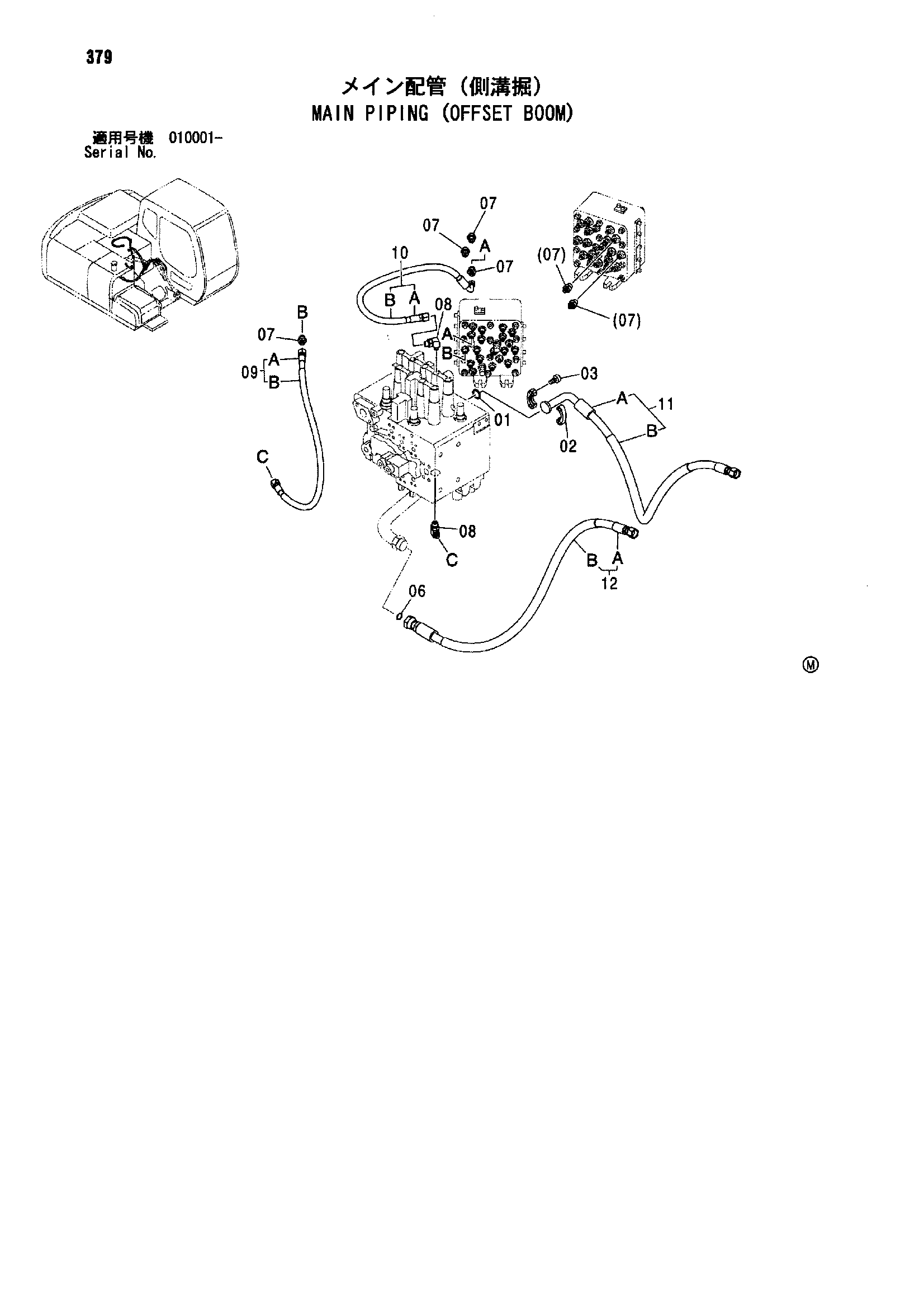

Заводская схема «Основные гидролинии (смещаемый стрела)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 4187308 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 09 | 9199950 | Шланг в сборе | 1 |
| 09A | 4441386 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | 9197259 | Шланг в сборе | 1 |
| 10A | 4448631 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | 9199846 | Шланг в сборе | 1 |
| 11A | 4373642 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 12 | 9199849 | Шланг в сборе | 1 |
| 12A | 4445508 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
