Стрела нижний трубопроводы (смещаемый стрела) — HITACHI ZX110-E

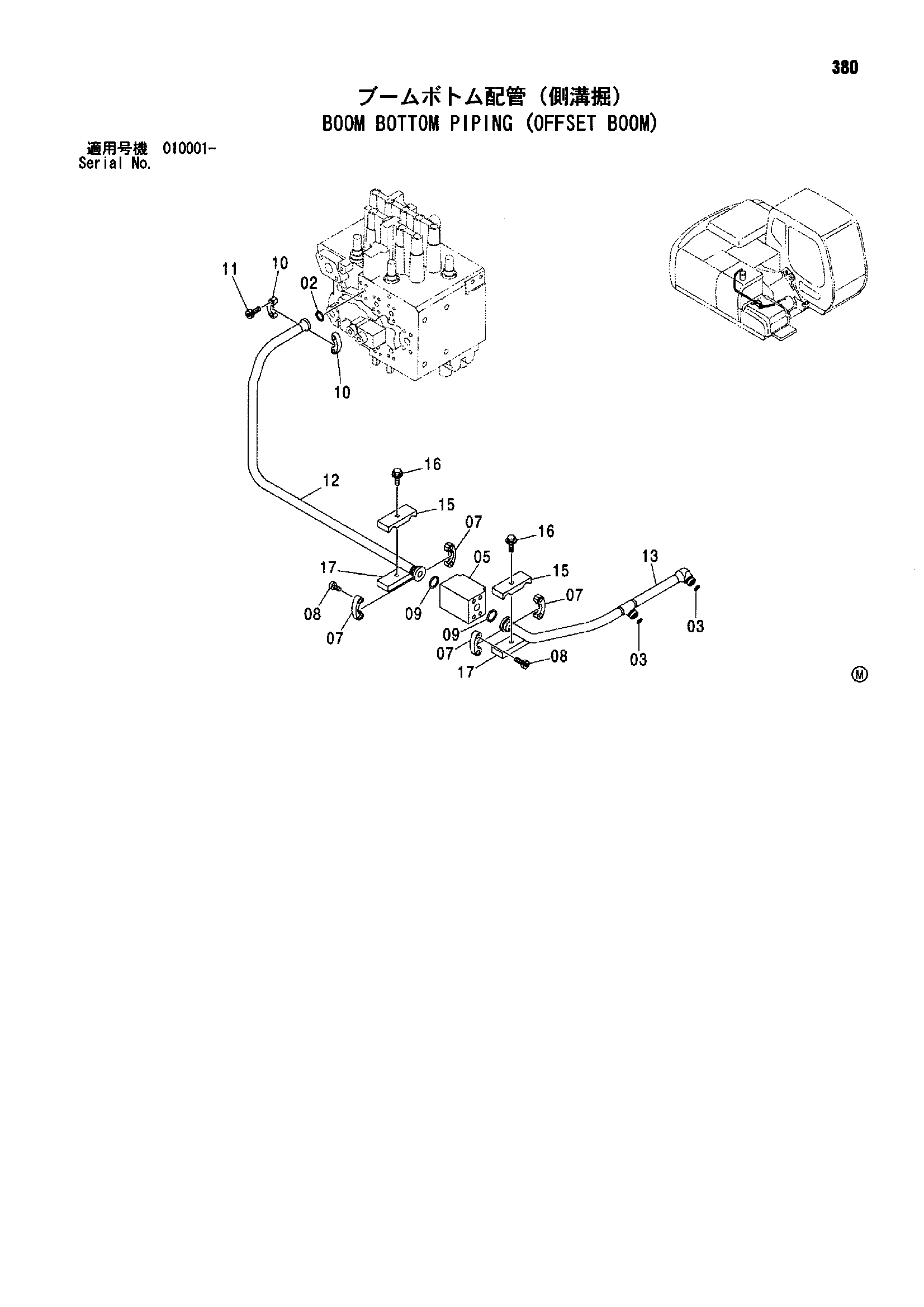

Заводская схема «Стрела нижний трубопроводы (смещаемый стрела)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4510167 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 2 |
| 05 | 4330223 | Клапан словретур | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | J781030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 10 | 4510173 | Разъёмный фланец | 2 |
| 11 | J780825 | Болт с внутренним шестигранником | 4 |
| 12 | 8083604 | Трубка | 1 |
| 13 | 8083605 | Трубка | 1 |
| 15 | 4124052 | Хомут трубки | 2 |
| 16 | J011055 | Болт с шайбой | 2 |
| 16 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 16 | J271055 замена: J222010 | Болт с шайбой | 2 |
| 17 | 4376248 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
