Автоматический. трубопроводы системы смазки (2.81m рукоять) — HITACHI ZX110-E

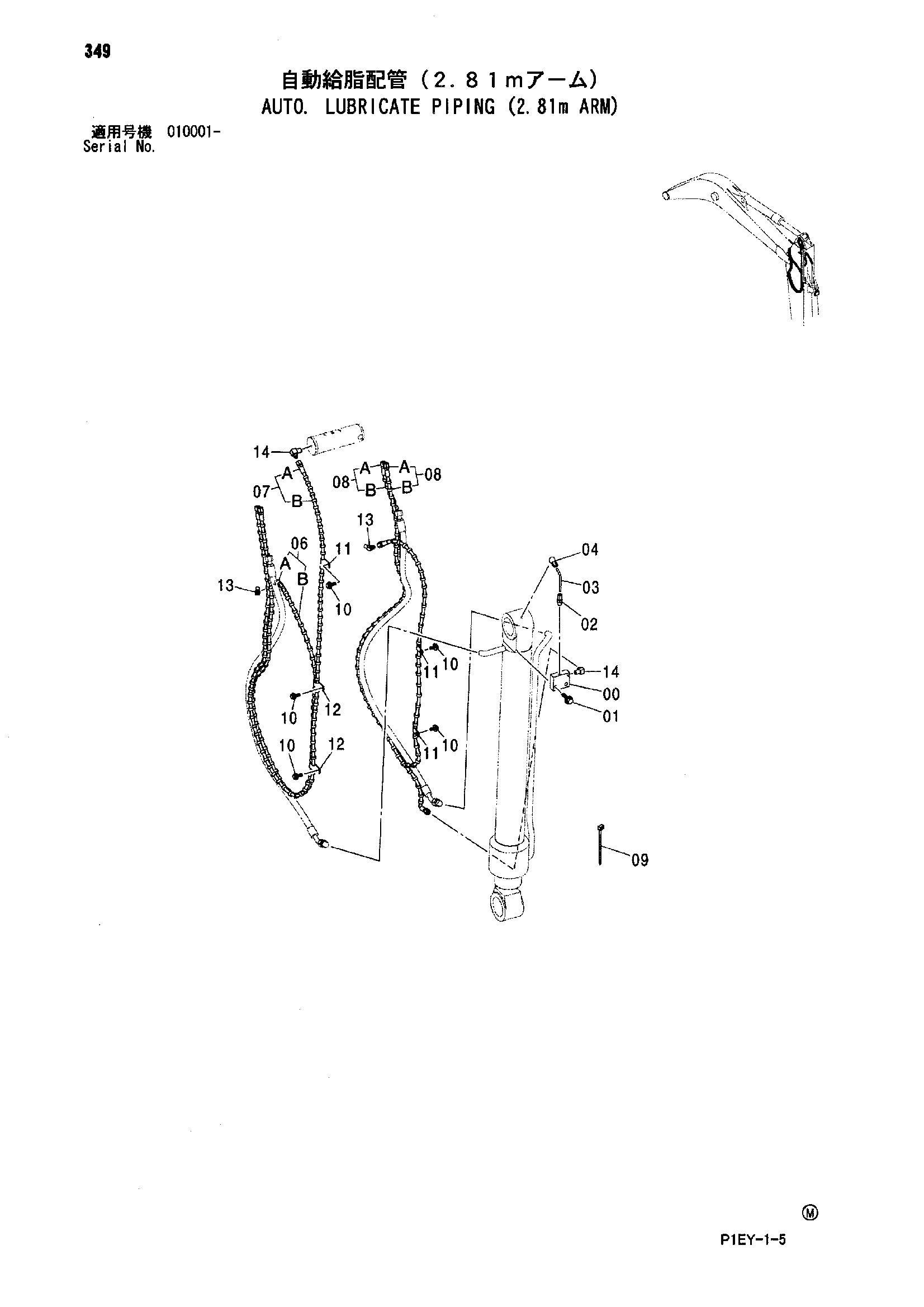

Заводская схема «Автоматический. трубопроводы системы смазки (2.81m рукоять)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4370986 | Блок | 1 |
| 01 | J011245 | Болт с шайбой | 2 |
| 01 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 01 | J271245 замена: J222012 | Болт с шайбой | 2 |
| 02 | 4352673 | Штуцер трубки | 1 |
| 03 | 4370985 | Трубка | 1 |
| 04 | 4352674 | Штуцер трубки | 1 |
| 06 | 9198225 | Шланг в сборе | 1 |
| 06A | 4449703 | Шланг (E7) | 1 |
| 06B | 4327293 | Защитный кожух | 3 |
| 07 | 9198226 | Шланг в сборе | 1 |
| 07A | 4449704 | Шланг (E8) | 1 |
| 07B | 4327293 | Защитный кожух | 6 |
| 08 | 9198227 | Шланг в сборе | 2 |
| 08A | 4449705 | Шланг (E9) | 1 |
| 08B | 4327293 | Защитный кожух | 5 |
| 09 | 4373212 | Ленточный зажим | 10 |
| 10 | J011016 | Болт с шайбой | 5 |
| 10 | J271016 замена: J901016 | Болт с шайбой | 5 |
| 10 | J271016 замена: J222010 | Болт с шайбой | 5 |
| 11 | 4190275 | Зажим | 3 |
| 12 | 4190292 | Зажим | 2 |
| 13 | 4298745 | Угловой штуцер | 2 |
| 14 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
