Гидроцилиндр ковша — HITACHI ZX110-E

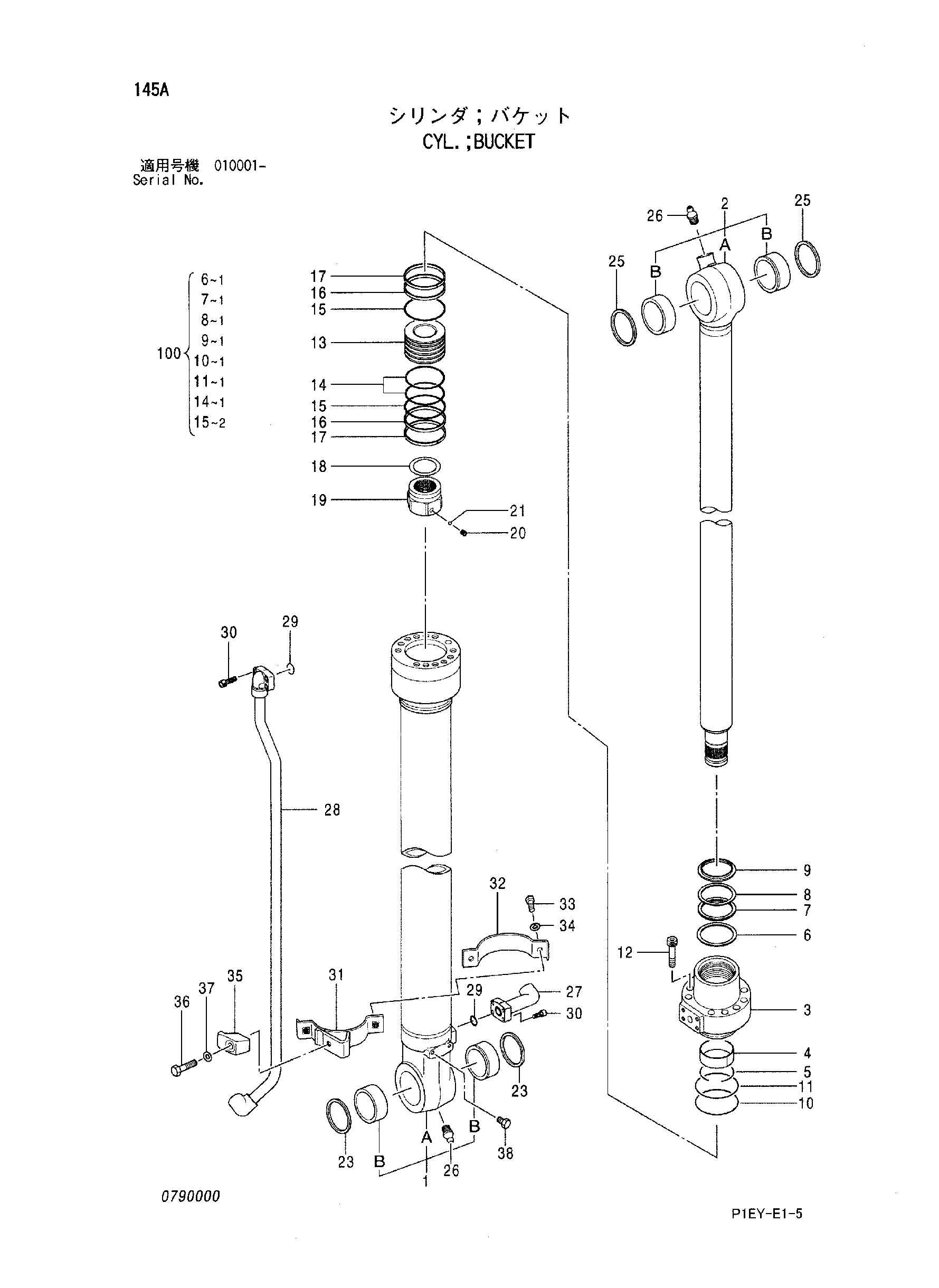

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4428441	Гидроцилиндр ковша	1
1	0790001	Труба гидроцилиндра в сборе	1
1A	0790002	Труба гидроцилиндра	1
1B	4365897	Втулка пальца	2
2	0790003	Шток поршня в сборе	1
2A	0790004	Шток поршня	1
2B	4365448	Втулка пальца	2
3	0790005	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0790006	Кольцо	1
7	0225611	U-образная манжета	1
8	0225612	Опорное кольцо	1
9	0409117	Грязесъёмное кольцо	1
10	A811090	Oーкольцо	1
11	0310606	Опорное кольцо	1
12	0667107	Болт с внутренним шестигранником	10
13	0409106	Поршень	1
14	0310608	Уплотнительное кольцо	1
15	0409107	Кольцо букк-уп	2
16	0667108	Направляющее кольцо	2
17	0310610	Направляющее кольцо	2
18	0326007	Регулировочная шайба	1
19	0789606	Гайка	1
20	0310612	Установочный винт	1
21	0111818	Стальной шарик	1
23	0409111	Грязесъёмное кольцо	2
25	0409112	Грязесъёмное кольцо	2
26	J75481	Пресс-маслёнка	2
27	8086116	Трубка	1
28	0667110 замена: 0790007	Трубка	1
28	0790007	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	M340825	Болт с внутренним шестигранником	8
31-37	0667112	Комплект лента	1
31	0667111	Лента	1
32	0409116	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0310616	Держатель	1
36	0309022	Болт	1
37	0208516	Пружинная шайба	1
38	0409110	Болт	2
100	4448394	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
