Крышка (4)[EU1, EU2, MEU1, MEU2] — HITACHI ZX110-E
Заводская схема «Крышка (4)[EU1, EU2, MEU1, MEU2]» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

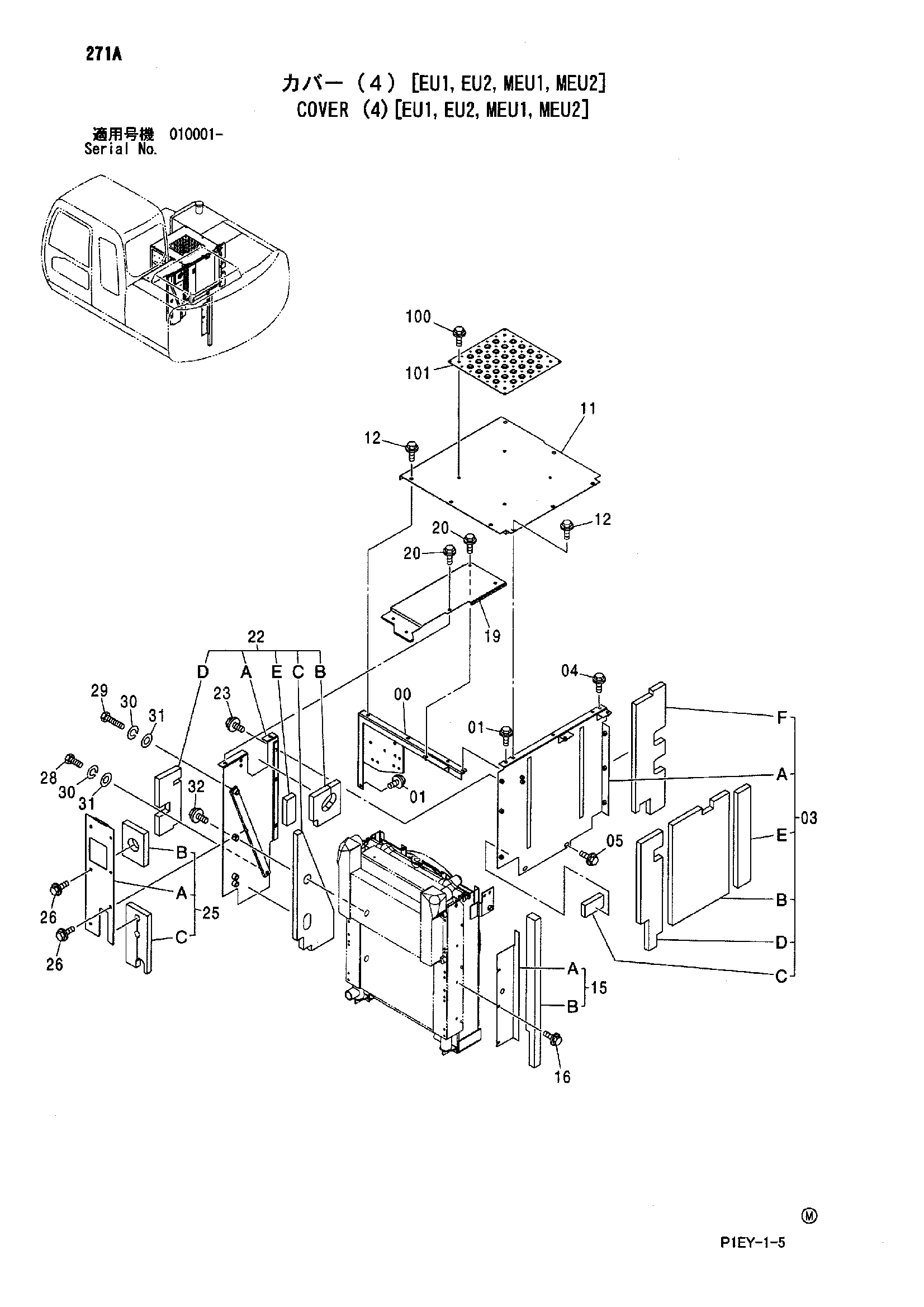

![Схема Крышка (4)[EU1, EU2, MEU1, MEU2] HITACHI ZX110-E](/catalog-drawings/16/1601ad4e-f4c5-4317-8f83-e415c3c372af.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044754 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7040758 | Крышка в сборе | 1 |
| 03A | 6020234 | Крышка | 1 |
| 03B | 4424572 | Резиновая прокладка | 1 |
| 03C | 4424576 | Резиновая прокладка | 1 |
| 03D | 4445658 | Резиновая прокладка | 1 |
| 03E | 4445659 | Резиновая прокладка | 1 |
| 03F | 4424580 | Резиновая прокладка | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 11 | 7037121 | Крышка | 1 |
| 12 | J281030 | Болт с шайбой | 8 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | 8077334 | Крышка в сборе | 1 |
| 15A | 3086952 | Крышка | 1 |
| 15B | 4424526 | Резиновая прокладка | 1 |
| 16 | J260820 | Болт с шайбой | 3 |
| 16A | J900820 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 19 | 3097024 | Крышка | 1 |
| 20 | J271030 | Болт с шайбой | 5 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 7040639 | Крышка в сборе | 1 |
| 22A | 6020183 | Крышка | 1 |
| 22B | 4456312 | Резиновая прокладка | 1 |
| 22C | 4456766 | Резиновая прокладка | 1 |
| 22D | 4447029 | Резиновая прокладка | 1 |
| 22E | 4449730 | Резиновая прокладка | 1 |
| 23 | J281035 | Болт с шайбой | 3 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 25 | 7039382 | Крышка в сборе | 1 |
| 25A | 8083022 | Крышка | 1 |
| 25B | 3089567 | Резиновая прокладка | 1 |
| 25C | 3089568 | Резиновая прокладка | 1 |
| 26 | J271025 | Болт с шайбой | 6 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J901640 | Болт | 1 |
| 29 | J901655 | Болт | 1 |
| 30 | A590916 | Пружинная шайба | 2 |
| 31 | A590116 | Плоская шайба | 2 |
| 32 | J281050 | Болт с шайбой | 2 |
| 32A | J901050 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 100 | J271030 | Болт с шайбой | 4 |
| 100A | J901030 | Болт | 1 |
| 100B | J222010 | Шайба | 1 |
| 101 | 3091337 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
