Механизм поворота — HITACHI ZX110-E

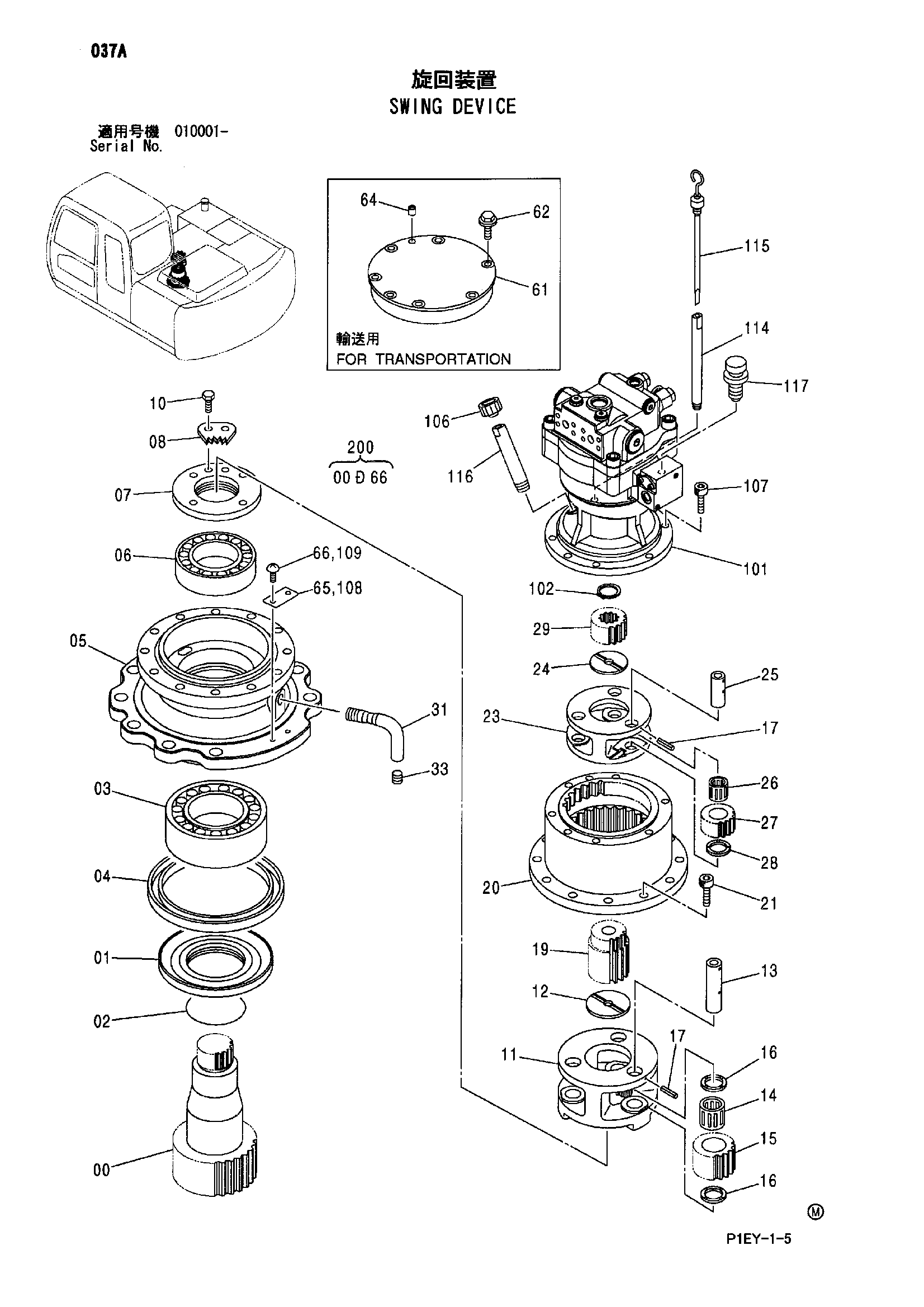

Заводская схема «Механизм поворота» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2044629	Вал проп.	1
01	3083710	Втулка	1
02	A811095	Уплотнительное кольцо	1
03	4430041	Роликовый подшипник	1
04	4411143	Масляное уплотнение	1
05	1027901	Корпус	1
06	4408119	Роликовый подшипник	1
07	3083674	Гайка	1
08	4407745	Стопорная пластина	1
10	J901020	Болт	2
11	2042965	Водило	1
12	4176070	Упорная пластина	1
13	4408102	Палец	3
14	4414855	Игольчатый подшипник	3
15	3084940	Планетарная шестерня	3
16	4414833	Упорная пластина	6
17	4116308	Пружинный штифт	6
19	3092035	Солнечная шестерня	1
20	2045146	Коронная шестерня	1
21	M341440	Болт с внутренним шестигранником	12
23	2042964	Водило	1
24	4244904	Упорная пластина	1
25	4408122	Палец	3
26	4430040	Игольчатый подшипник	3
27	3083741	Планетарная шестерня	3
28	4408002	Упорная пластина	3
29	3083740	Солнечная шестерня	1
31	3087949	Трубка	1
33	94-2012	Пробка	1
61	8082514	Крышка	1
62	J011040	Болт с шайбой	7
62	J271040 замена: J901040	Болт с шайбой	7
62	J271040 замена: J222010	Болт с шайбой	7
64	94-2011	Пробка	1
65	3053093	Информационная табличка	1
66	M492564	Приводной винт	2
101	9182929 замена: 9196962	Гидромотор	1
101	9196962	Гидромотор	1
102	927488	Стопорное кольцо	1
106	4298608	Колпачок	1
107	M341025	Болт с внутренним шестигранником	7
108	3053093	Информационная табличка	1
109	M492564	Приводной винт	2
114	4449144	Трубка	1
115	3090862	Указатель уровня	1
116	4449182	Трубка	1
117	4436535	Датчик давления	1
200	9196343	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
