Механизм натяжения [EU2] — HITACHI ZX110-E

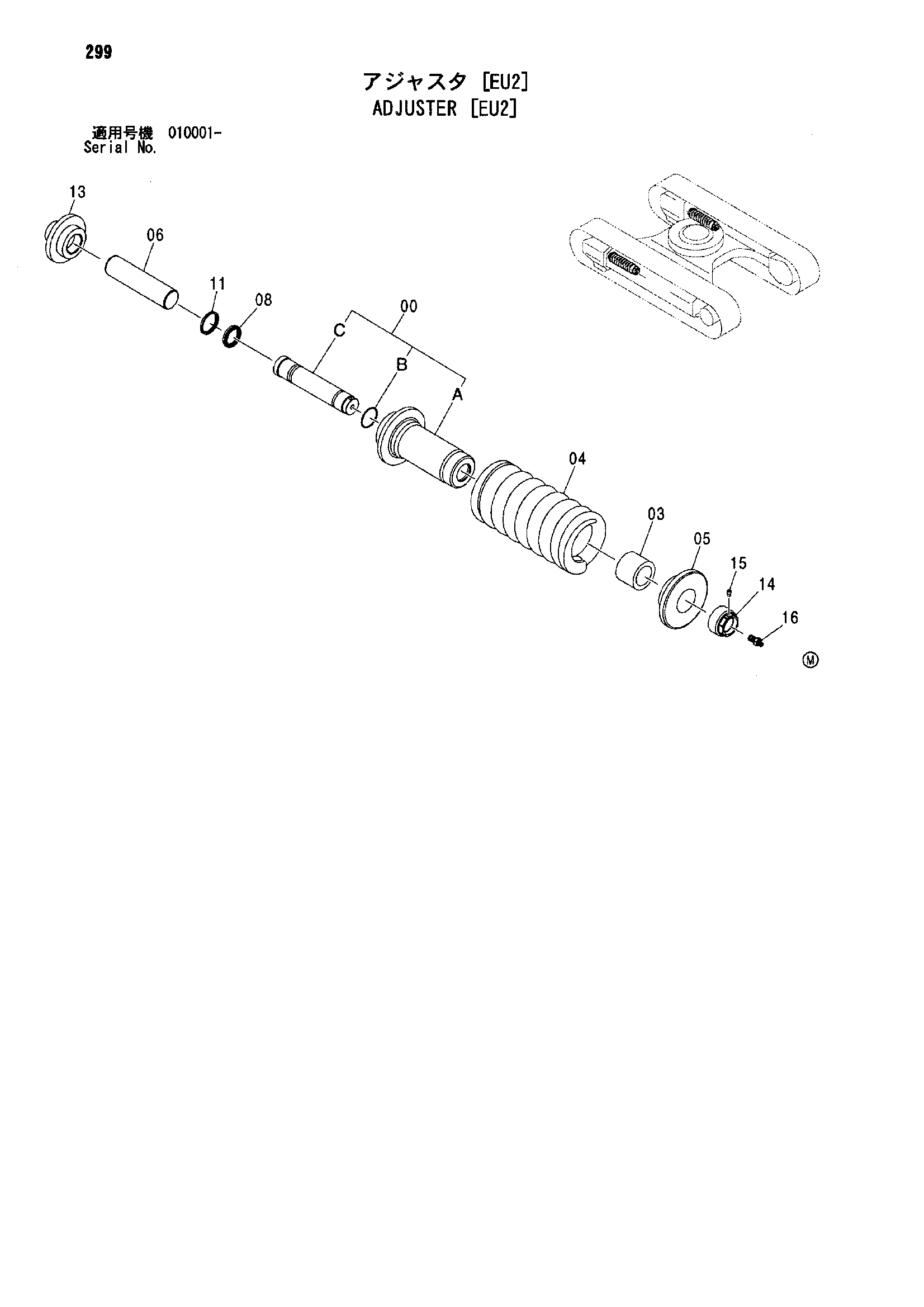

Заводская схема «Механизм натяжения [EU2]» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения [EU2] HITACHI ZX110-E](/catalog-drawings/6c/6ce45db4-5314-417c-903e-1393775f58f5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231302 | Механизм натяжения в сборе | 2 | |
| 00 | 9231303 | Гидроцилиндр. в сборе | 1 |
| 00A | 4609691 | Гидроцилиндр | 1 |
| 00B | 4360347 | Уплотнительное кольцо | 1 |
| 00C | 4609692 | Шток | 1 |
| 03 | 4609693 | Проставка | 1 |
| 04 | 4609694 | Пружина | 1 |
| 05 | 4609695 | Шайба | 1 |
| 06 | 4609696 | Шток поршня | 1 |
| 08 | 4609697 | U-образная манжета | 1 |
| 11 | 4609698 | Пылезащитное уплотнение | 1 |
| 13 | 4609699 | Держатель | 1 |
| 14 | 4609700 | Гайка | 1 |
| 15 | 4609701 | Пробка | 1 |
| 16 | 4609702 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
