Гусеничная цепь вариоус [EU1] — HITACHI ZX110-E

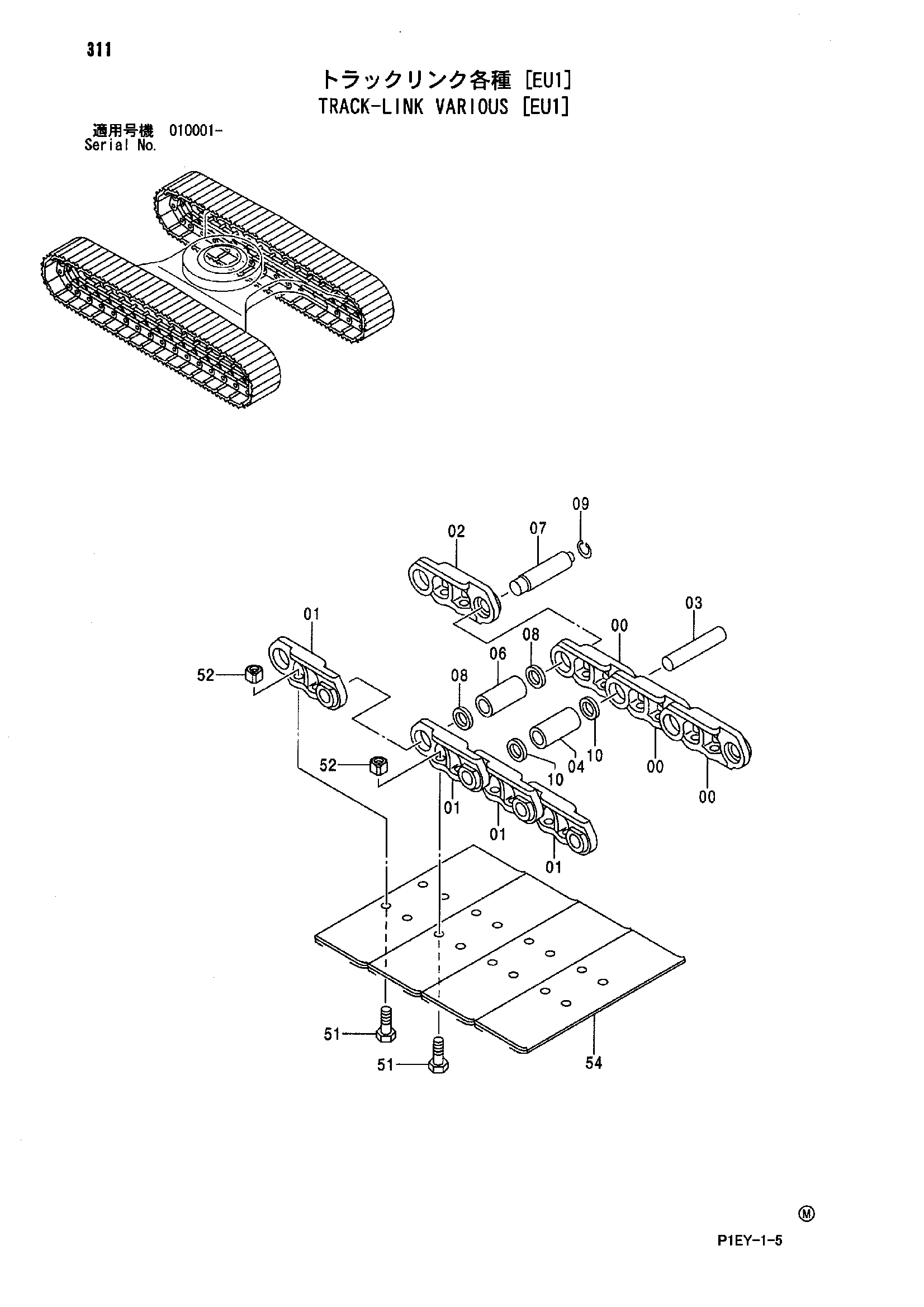

Заводская схема «Гусеничная цепь вариоус [EU1]» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь вариоус [EU1] HITACHI ZX110-E](/catalog-drawings/e9/e9c673c6-fb35-4a10-b62d-0bdcb9690ba4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9226414 | Гусеничная цепь в сборе (500G) | 2 | |
| 9226416 | Гусеничная цепь в сборе (600G) | 2 | |
| 9226418 | Гусеничная цепь в сборе (700G) | 2 | |
| 9226420 | Гусеничная цепь в сборе (800G) | 2 | |
| 9144333 | Гусеничная цепь в сборе (510F) | 2 | |
| 00-10 | 9179404 | Гусеничная цепь в сборе | 1 |
| 00 | 1026945 | Гусеничная цепь B | 40 |
| 01 | 1026946 | Гусеничная цепь B | 41 |
| 02 | 4416241 | Гусеничная цепь M | 1 |
| 03 | 4416242 | Палец | 40 |
| 04 | 4344785 | Втулка | 40 |
| 06 | 4345599 | Соединительная втулка | 1 |
| 07 | 4416243 | Соединительный палец | 1 |
| 08 | 4416244 | Коллер | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4413807 | Уплотнение | 80 |
| 51 | 4345328 | Болт башмак(грунтозацеп) | 164 |
| 51 | 4358637 | Болт башмак (плоский) | 164 |
| 52 | 4253411 | Гайка | 164 |
| 54 | 2049347 | Башмак грунтозацеп (500G) | 41 |
| 54 | 2049561 | Башмак грунтозацеп (600G) | 41 |
| 54 | 2049563 | Башмак грунтозацеп (700G) | 41 |
| 54 | 2049564 | Башмак грунтозацеп (800G) | 41 |
| 54 | 1005357 | Башмак плоский (510F) | 41 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
