Поддерживающий каток <M>[MEU1] — HITACHI ZX110-E

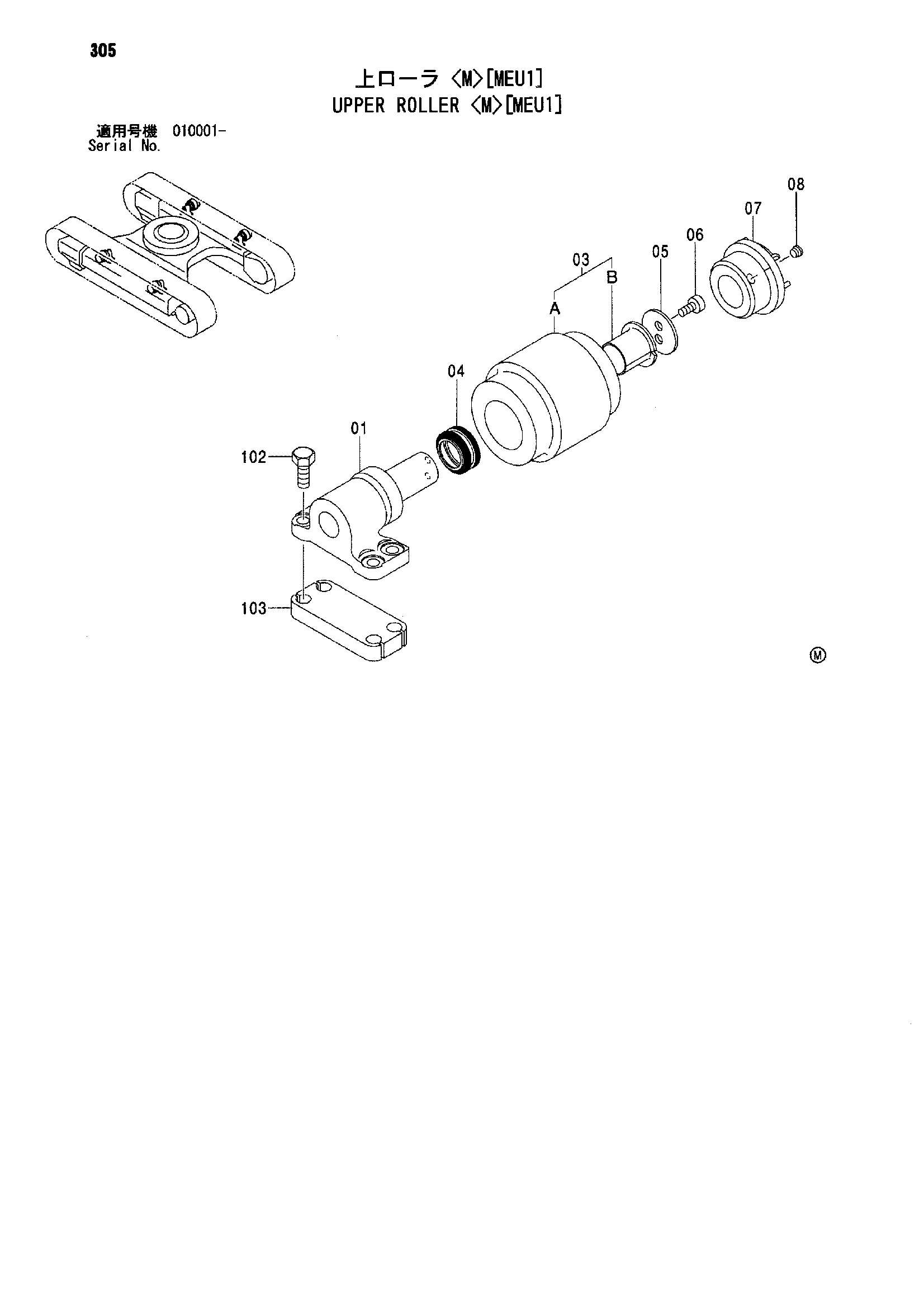

Заводская схема «Поддерживающий каток <M>[MEU1]» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поддерживающий каток <M>[MEU1] HITACHI ZX110-E](/catalog-drawings/6d/6d87474e-4851-488a-9a21-d733e7a58e5f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-08 | 9134245 | Каток верхний в сборе | 4 |
| 01 | 9089659 | Кронштейн в сборе | 1 |
| 03 | 9178332 | Каток в сборе | 1 |
| 03A | 3085050 | Ролик | 1 |
| 03B | 4172348 | Втулка | 1 |
| 04 | 4317584 | Комплект уплотнений | 1 |
| 05 | 4282842 | Шайба | 1 |
| 06 | M351018 замена: M351020 | Болт с внутренним шестигранником | 2 |
| 06 | M351020 | Болт с внутренним шестигранником | 2 |
| 07 | 3070078 | Крышка | 1 |
| 08 | 4315607 | Пробка | 1 |
| 102 | J931670 | Болт | 16 |
| 103 | 4449817 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
