Гидроцилиндр рукояти (с удерживающий клапан)(моноблочный стрела) — HITACHI ZX110-E

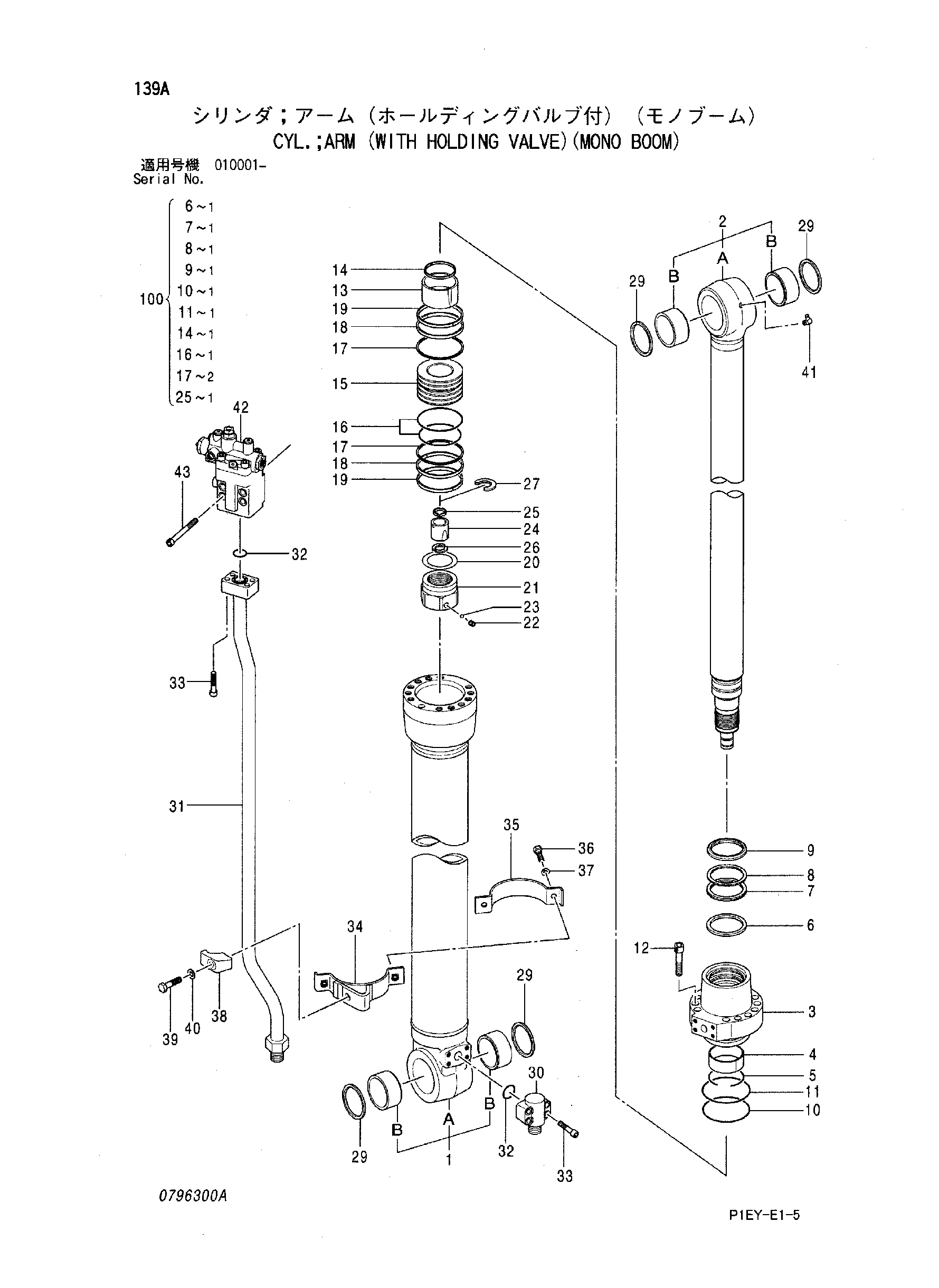

Заводская схема «Гидроцилиндр рукояти (с удерживающий клапан)(моноблочный стрела)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4440716 | Гидроцилиндр рукояти | 1 | |
| 1 | 0789901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0789902 | Труба гидроцилиндра | 1 |
| 1B | 4362025 | Втулка пальца | 2 |
| 2 | 0789903 | Шток поршня в сборе | 1 |
| 2A | 0789904 | Шток поршня | 1 |
| 2B | 4362025 | Втулка пальца | 2 |
| 3 | 0789905 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0789906 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0667504 | Грязесъёмное кольцо | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | 0310506 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409606 | Амортизирующий подшипник | 1 |
| 14 | 0675106 | Уплотнение амортизатор | 1 |
| 15 | 0408808 | Пистион | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0408809 | Опорное кольцо | 2 |
| 18 | 0666808 | Направляющее кольцо | 2 |
| 19 | 0310510 | Направляющее кольцо | 2 |
| 20 | 0310514 | Регулировочная шайба | 1 |
| 21 | 0789307 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 24 | 0608003 | Подшипник амортизатор | 1 |
| 25 | 0667010 | Уплотнение | 1 |
| 26 | 0409014 | Ограничитель | 2 |
| 27 | 0409609 | Стопорное кольцо | 1 |
| 29 | 0409112 замена: 4065687 | Грязесъёмное кольцо | 4 |
| 29 | 4065687 | Пылезащитное уплотнение | 4 |
| 30 | 0409016 | Соединение | 1 |
| 30 | 0796601 | Соединение | 1 |
| 31 | 4440721 | Трубка | 1 |
| 32 | 4506430 | Уплотнительное кольцо | 2 |
| 33 | 0309019 | Болт с внутренним шестигранником | 4 |
| 33 | M341030 | Болт с внутренним шестигранником | 8 |
| 34-40 | 0675109 | Комплект лента | 1 |
| 34 | 0675108 | Лента | 1 |
| 35 | 0409612 | Лента | 1 |
| 36 | 0408815 | Болт | 2 |
| 37 | 0325913 | Шайба | 2 |
| 38 | 0309021 | Держатель | 1 |
| 39 | 0667013 | Болт | 1 |
| 40 | 0208516 | Пружинная шайба | 1 |
| 41 | 0159411 | Пресс-маслёнка | 1 |
| 41 | 0225709 | Пресс-маслёнка | 1 |
| 42 | 4600808 замена: 4600945 | Удерживающий клапан | 1 |
| 42 | (4600945) | Удерживающий клапан | 1 |
| 43 | M341085 | Болт с внутренним шестигранником | 4 |
| 44 | M341045 | Болт с внутренним шестигранником | 4 |
| 100 | 4448393 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
