Боковой ответвление трубопроводы <110, M> — HITACHI ZX110-E

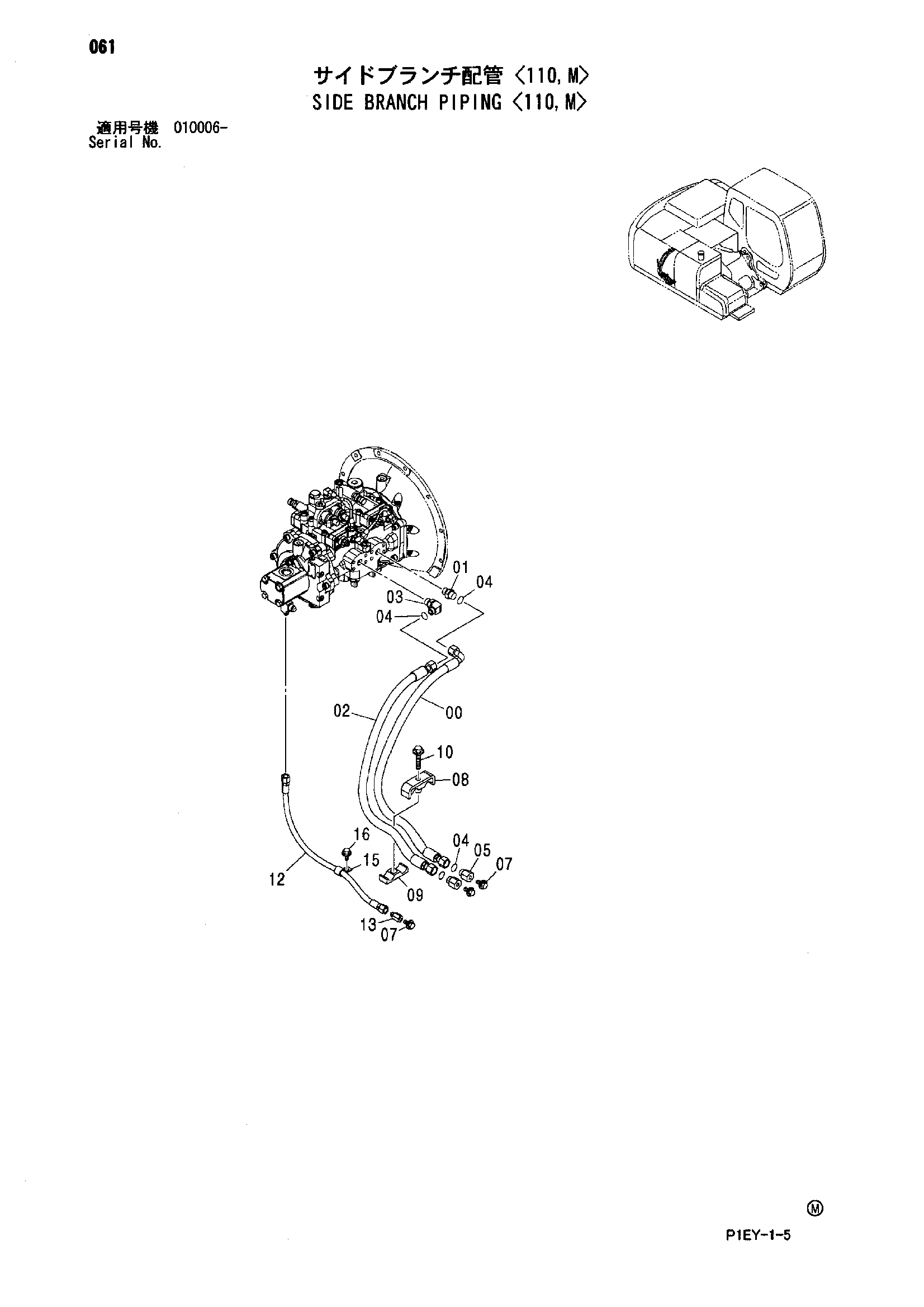

Заводская схема «Боковой ответвление трубопроводы <110, M>» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4250063 | Шланг | 1 |
| 01 | A853144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4285801 | Шланг | 1 |
| 03 | A853344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 4 |
| 05 | 4446638 | Пробка | 2 |
| 07 | J021025 | Болт с шайбой | 3 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 07 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 08 | 8082431 | Хомут | 1 |
| 09 | 4285722 | Резиновая прокладка | 1 |
| 10 | J011270 | Болт с шайбой | 1 |
| 10 | J271070 замена: J901270 | Болт с шайбой | 1 |
| 10 | J271070 замена: J222012 | Болт с шайбой | 1 |
| 12 | 4446587 | Шланг | 1 |
| 13 | 4444381 | Пробка | 1 |
| 15 | 4190273 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 1 |
| 16 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 16 | J271020 замена: J222010 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
