Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2, MEU1, MEU2] — HITACHI ZX110-E

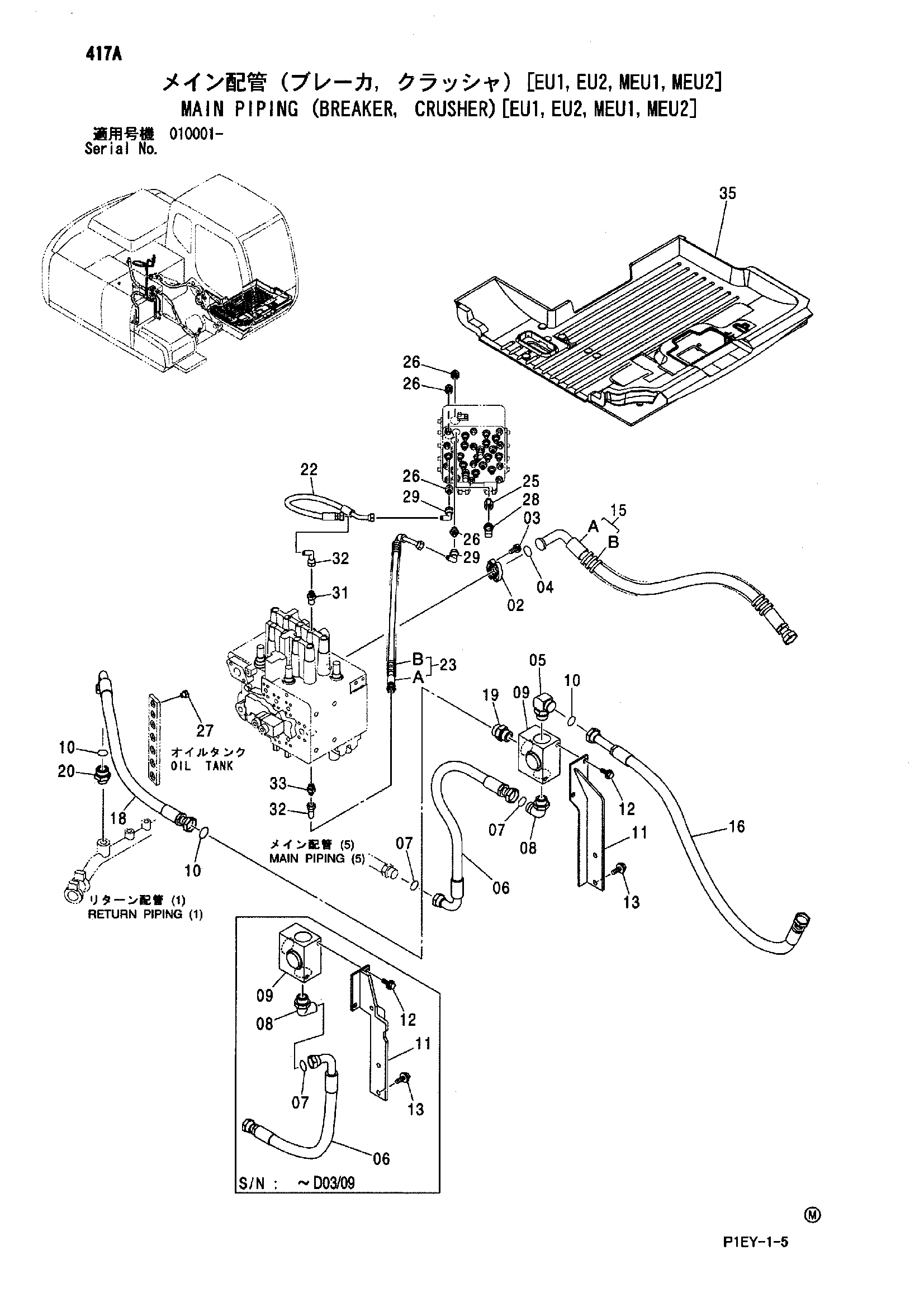

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2, MEU1, MEU2]» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (гидромолот, гидроножницы)[EU1, EU2, MEU1, MEU2] HITACHI ZX110-E](/catalog-drawings/d7/d7eefc42-9d25-4314-82d0-2ca82a24e596.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 986910 | Разъёмный фланец | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 971489 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4411920 замена: 4407004 | Шланг | 1 |
| 06 | 4407004 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | 4202113 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4455599 | Клапан селектор | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 3 |
| 11 | 8081420 замена: 8095475 | Кронштейн | 1 |
| 11 | 8095475 | Кронштейн | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 12 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 13 | J011235 | Болт с шайбой | 2 |
| 13 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 13 | J271235 замена: J222012 | Болт с шайбой | 2 |
| 15 | 9197248 | Хосу в сборе | 1 |
| 15A | 4434465 | Хосу | 1 |
| 15B | 4327294 | Защитный кожух | 3 |
| 16 | 4607650 | Шланг | 1 |
| 18 | 4218096 | Шланг | 1 |
| 19 | A853188 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A853168 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4448064 | Шланг | 1 |
| 23 | 9197259 | Хосу в сборе | 1 |
| 23A | 4448631 | Хосу | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 25 | 4263446 | Переходник S | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 4 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4093624 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 29 | 4239976 | Унион S | 2 |
| 31 | 4202422 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4239976 | Унион S | 2 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
