Отвал (болт ON куттинг-едге) — HITACHI ZX110-E

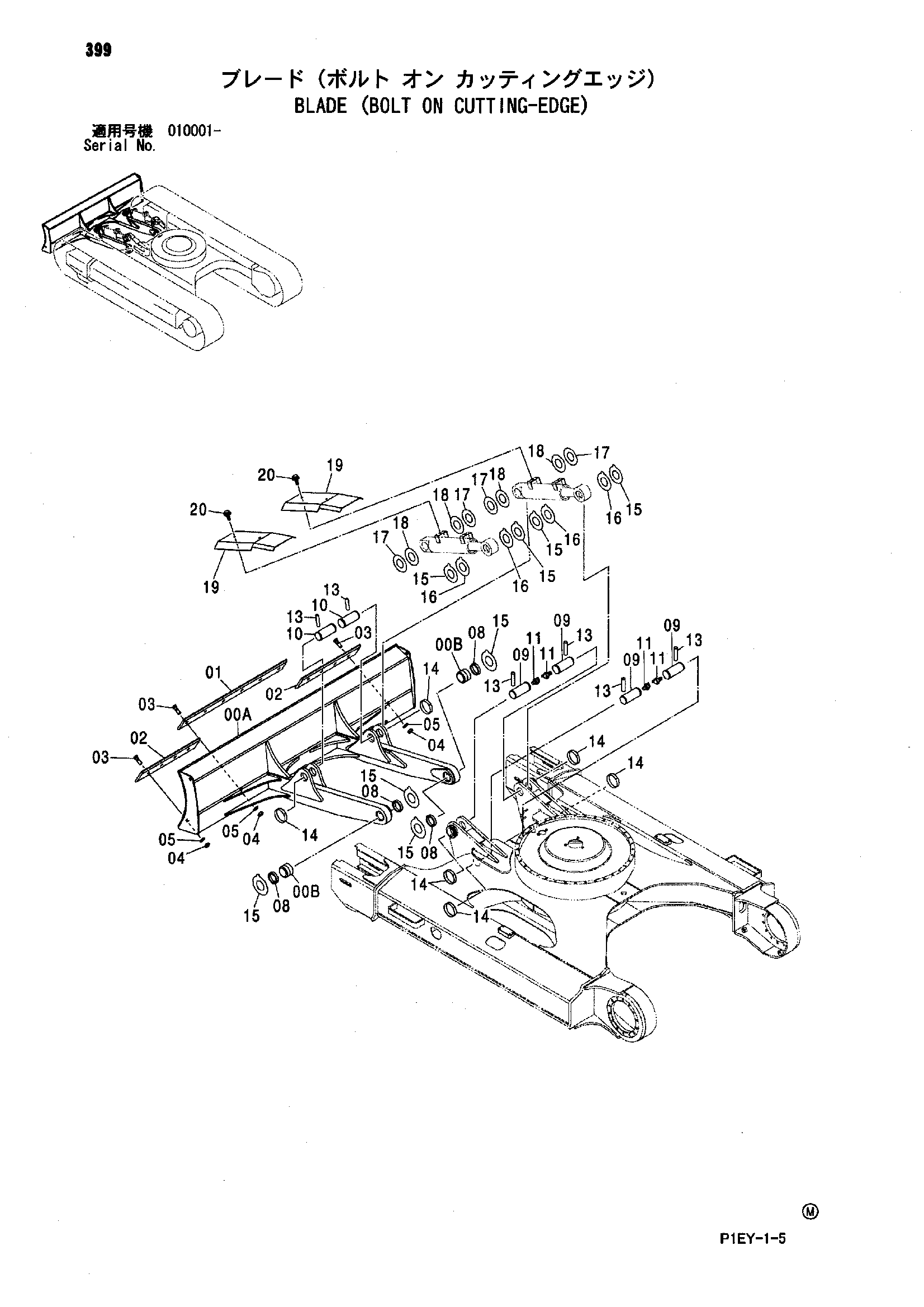

Заводская схема «Отвал (болт ON куттинг-едге)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037910 | Отвал | 1 |
| 00A | 5006917 | Отвал | 1 |
| 00B | 4376210 | Втулка | 2 |
| 01 | 3091707 | Куттинг-едге | 1 |
| 02 | 3091708 | Куттинг-едге | 2 |
| 03 | 4184865 | Болт плуг | 14 |
| 04 | 4184822 | Гайка | 14 |
| 05 | 4018545 | Шайба | 14 |
| 08 | 4084578 | Пылезащитное уплотнение | 4 |
| 09 | 4348569 | Палец | 4 |
| 10 | 4347428 | Палец | 2 |
| 11 | J75581 | Пресс-маслёнка | 4 |
| 13 | 4106307 | Палец | 6 |
| 14 | 4098716 | Кольцо | 6 |
| 15 | 4361293 | Упорная пластина 1.0mm | 8 |
| 16 | 4361294 | Упорная пластина 2.0mm | 4 |
| 17 | 4366692 | Упорная пластина 1.0mm | 4 |
| 18 | 4367410 | Упорная пластина 2.0mm | 4 |
| 19 | 3091704 | Крышка | 2 |
| 20 | J031230 | Болт с шайбой | 4 |
| 20 | J281230 замена: J901230 | Болт с шайбой | 4 |
| 20 | J281230 замена: J249324 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
