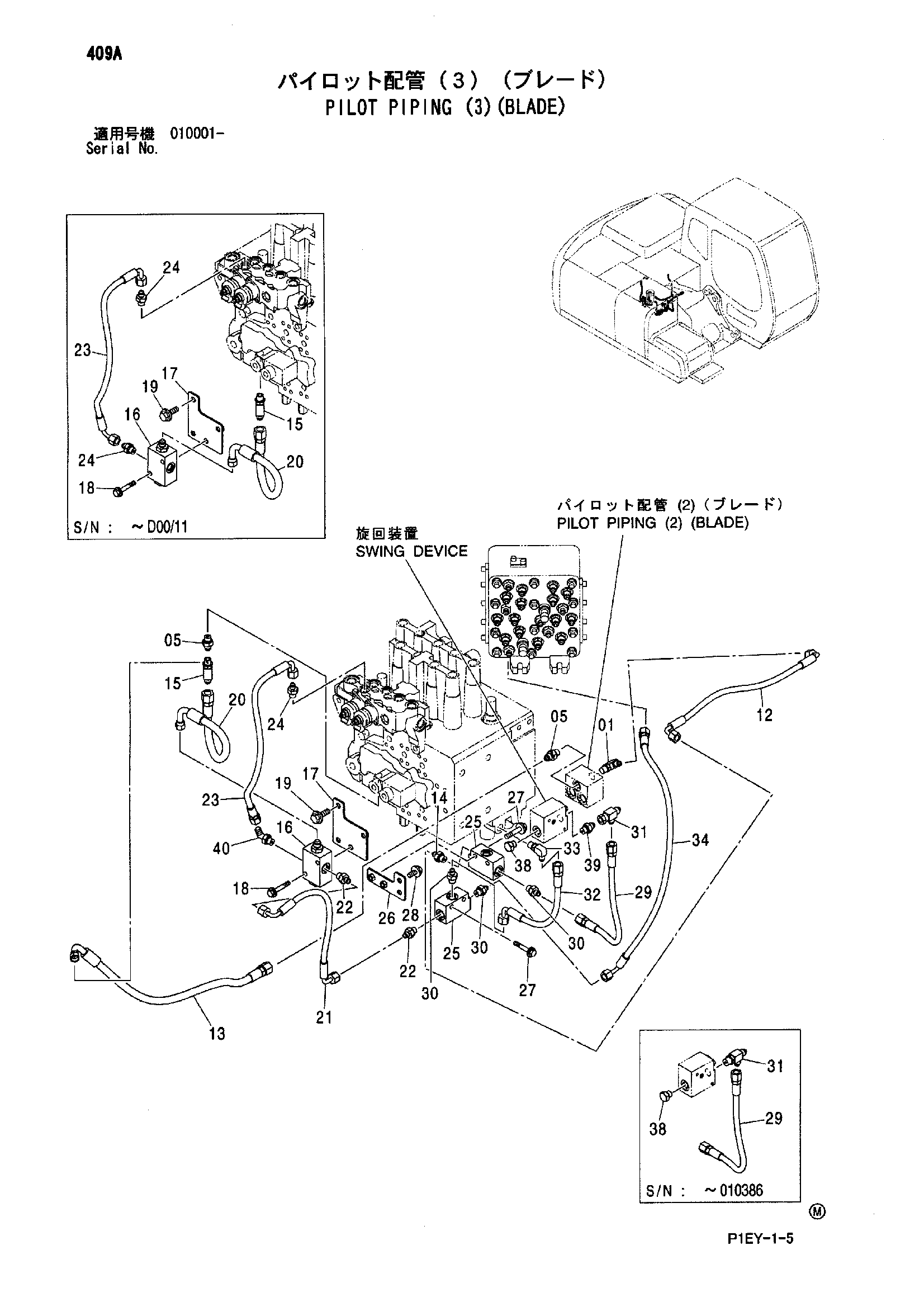

Пилотные гидролинии (3)(отвал) — HITACHI ZX110-E
Заводская схема «Пилотные гидролинии (3)(отвал)» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05 | A852123 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4442340 | Шланг (CB) | 1 |
| 13 | 4462435 | Пластиковый шланг (CSJ) | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4337928 | Клапан | 1 |
| 17 | 9755392 | Кронштейн | 1 |
| 18 | J020850 | Болт с шайбой | 2 |
| 18 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 18 | J260850 замена: A590108 | Болт с шайбой | 2 |
| 19 | J021025 | Болт с шайбой | 2 |
| 19 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 19 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 20 | 4462438 | Шланг (SJ) | 1 |
| 21 | 4442333 | Шланг | 1 |
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4442347 | Шланг | 1 |
| 23 | 4427780 | Шланг (PG) | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4203447 | Челночный клапан | 2 |
| 26 | 9755289 | Кронштейн | 1 |
| 27 | J020850 | Болт с шайбой | 4 |
| 27 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 27 | J260850 замена: A590108 | Болт с шайбой | 4 |
| 28 | J021025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 29 | 4462428 | Шланг (SW) | 1 |
| 30 | A852122 | Адаптер | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4425484 | Соединительный штуцер | 1 |
| 32 | 4442325 | Шланг | 1 |
| 33 | A852322 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4462433 | Шланг (BSL) | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852322 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
