Рама — HITACHI ZX110-E

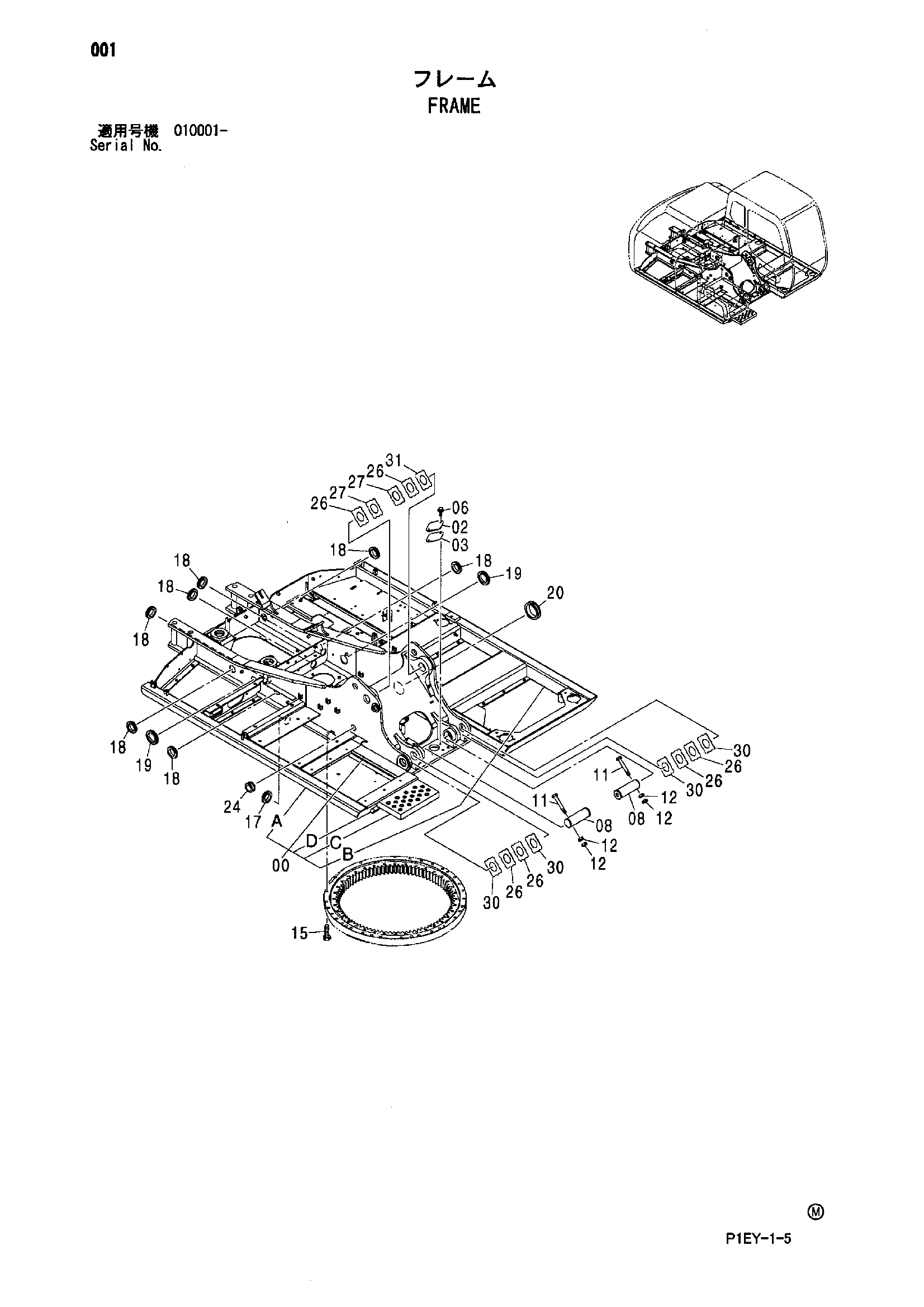

Заводская схема «Рама» для HITACHI ZX110-E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006754 | Рама основной | 1 |
| 00A | 3087057 | Трубка | 1 |
| 00B | 3087101 | Трубка | 1 |
| 00C | 3084653 | Ступень | 1 |
| 00D | 4440988 | Седло винта | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 08 | 3089162 | Палец | 2 |
| 11 | 4435124 | Стопорный палец | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J921890 | Болт | 30 |
| 17 | 4509404 | Резиновая втулка | 1 |
| 18 | 4509404 | Резиновая втулка | 7 |
| 19 | 4211191 | Резиновая втулка | 2 |
| 20 | 4190960 | Резиновая втулка | 1 |
| 24 | 4221018 | Резиновая втулка | 1 |
| 26 | 4444288 | Упорная пластина 1.0mm | 6 |
| 27 | 4444289 | Упорная пластина 2.0mm | 2 |
| 30 | 4444289 | Упорная пластина 2.0mm | 4 |
| 31 | 4460371 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
