Инструмент короб крышка — HITACHI ZX110-3-HCME

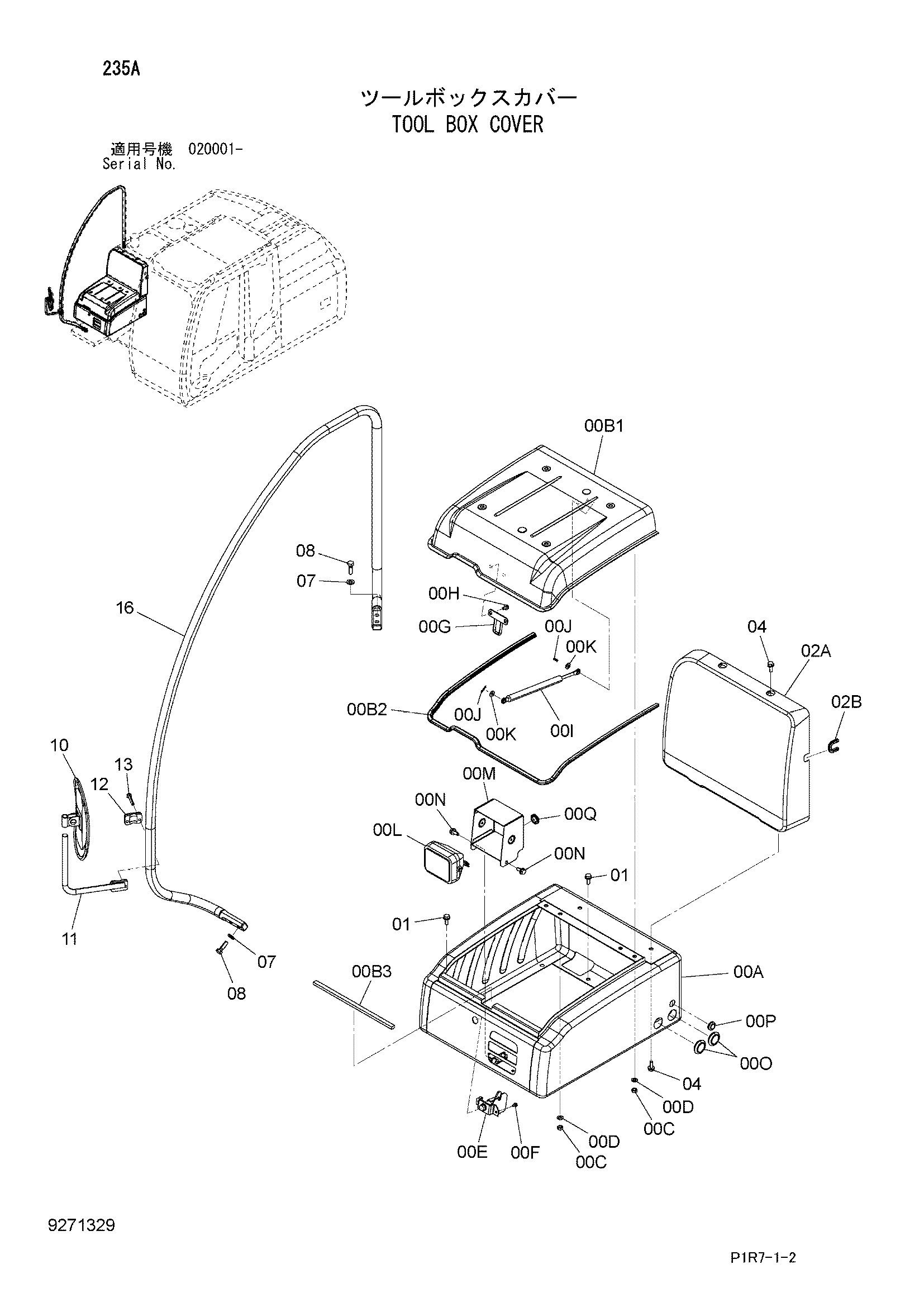

Заводская схема «Инструмент короб крышка» для HITACHI ZX110-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9258447 | Ящик для инструментов | 1 |
| 00A | 6024230 | Ящик для инструментов | 1 |
| 00B | 8103347 | Крышка | 1 |
| 00B1 | 6024231 | Крышка | 1 |
| 00B2 | 4647493 | Уплотнительная окантовка | 1 |
| 00B3 | 4636527 | Резиновая прокладка | 1 |
| 00C | J950010 | Гайка | 4 |
| 00D | A590110 | Плоская шайба | 4 |
| 00E | 4631659 | Замок | 1 |
| 00F | J260614 | Болт с шайбой | 2 |
| 00FA | J900614 | Болт | 1 |
| 00FB | A590106 | Плоская шайба | 1 |
| 00G | 8100524 | Защёлка | 1 |
| 00H | J260816 | Болт с шайбой | 2 |
| 00HA | J900816 | Болт | 1 |
| 00HB | A590108 | Плоская шайба | 1 |
| 00I | 4352457 | Стойка | 1 |
| 00J | 4022697 | Стопорный палец | 2 |
| 00K | A590110 | Плоская шайба | 2 |
| 00L | 4274478 | Фара | 1 |
| 00LA | 4285646 | Рассеиватель | 1 |
| 00LB | 4285647 | Обод | 1 |
| 00LC | 4285648 | Лампа | 1 |
| 00LD | 4288342 | Прокладка | 1 |
| 00LE | J900616 | Болт | 2 |
| 00M | 8100886 | Крышка | 1 |
| 00N | J271025 | Болт с шайбой | 3 |
| 00NA | J901025 | Болт | 1 |
| 00NB | J222010 | Шайба | 1 |
| 00O | 4276215 | Резиновая втулка | 2 |
| 00P | 4613243 | Резиновая втулка | 1 |
| 00Q | 4335429 | Резиновая втулка | 1 |
| 01 | J271030 | Болт с шайбой | 5 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 9273148 | Крышка | 1 |
| 02A | 7051359 | Крышка | 1 |
| 02B | 4651835 | Уплотнительная окантовка | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | J222012 | Шайба | 4 |
| 08 | J921240 | Болт | 4 |
| 10 | 4416704 | Зеркало | 1 |
| 10A | 4460536 | Держатель | 1 |
| 10B | 4460582 | Манжета | 1 |
| 10C | 4634798 | Болт | 1 |
| 11 | 8077521 | Стойка | 1 |
| 12 | 4425481 | Хомут | 1 |
| 13 | J260855 | Болт с шайбой | 2 |
| 13A | J900855 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 16 | 4600246 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
