Крышка двигателя — HITACHI ZX110-3-HCME

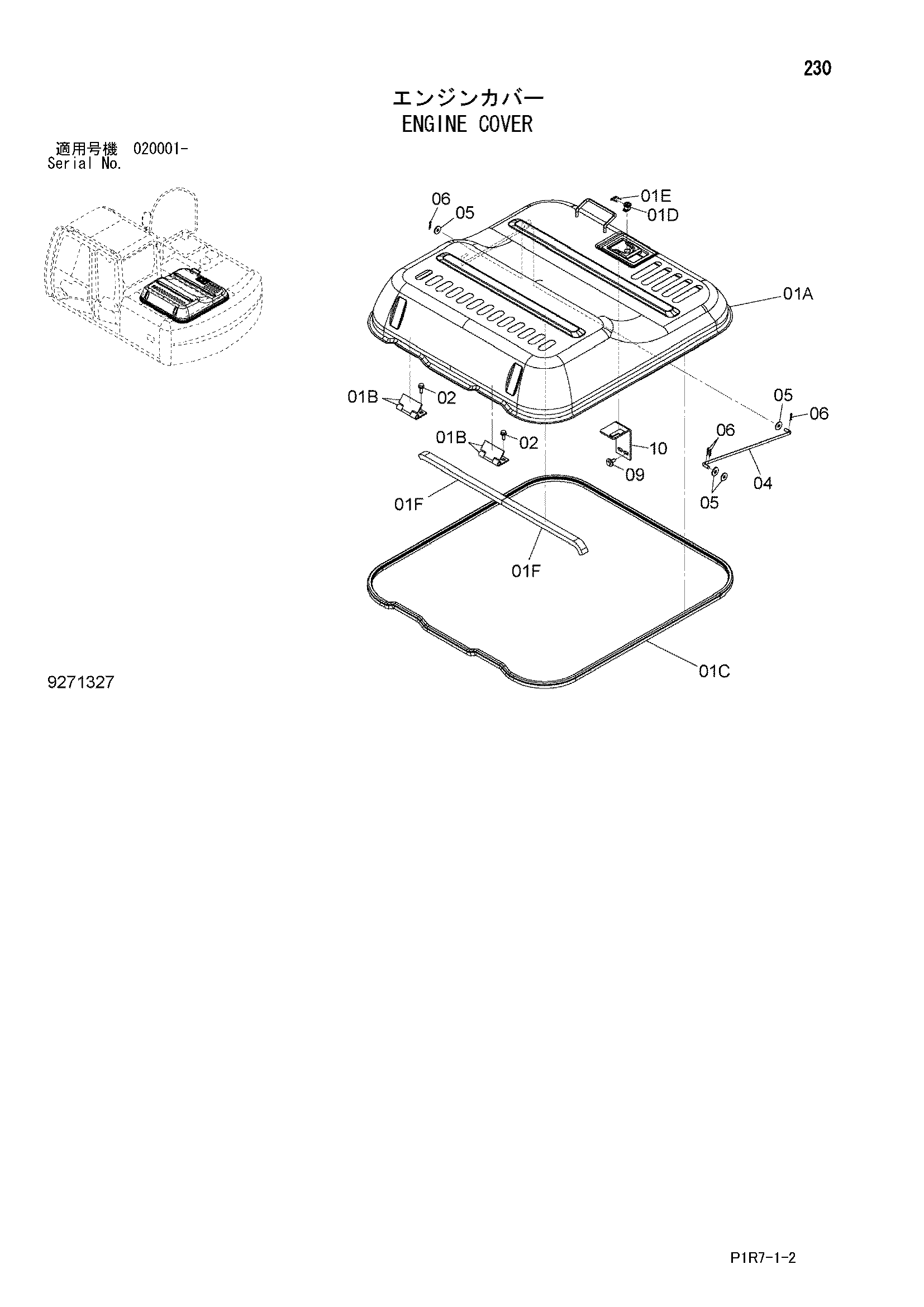

Заводская схема «Крышка двигателя» для HITACHI ZX110-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6026598 | Крышка двигатель | 1 |
| 01A | 6026597 | Крышка двигатель | 1 |
| 01B | 3080209 | Петля | 2 |
| 01C | 4611497 | Резиновая прокладка | 1 |
| 01D | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01E | 4461342 | Зажим | 1 |
| 01F | 4690896 | Резиновая прокладка | 2 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4665044 | Стойка | 1 |
| 05 | J217083 | Шайба | 4 |
| 06 | 4022698 | Стопорный палец | 4 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 8113593 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
