Пилотные гидролинии (J) — HITACHI ZX110-3-HCME

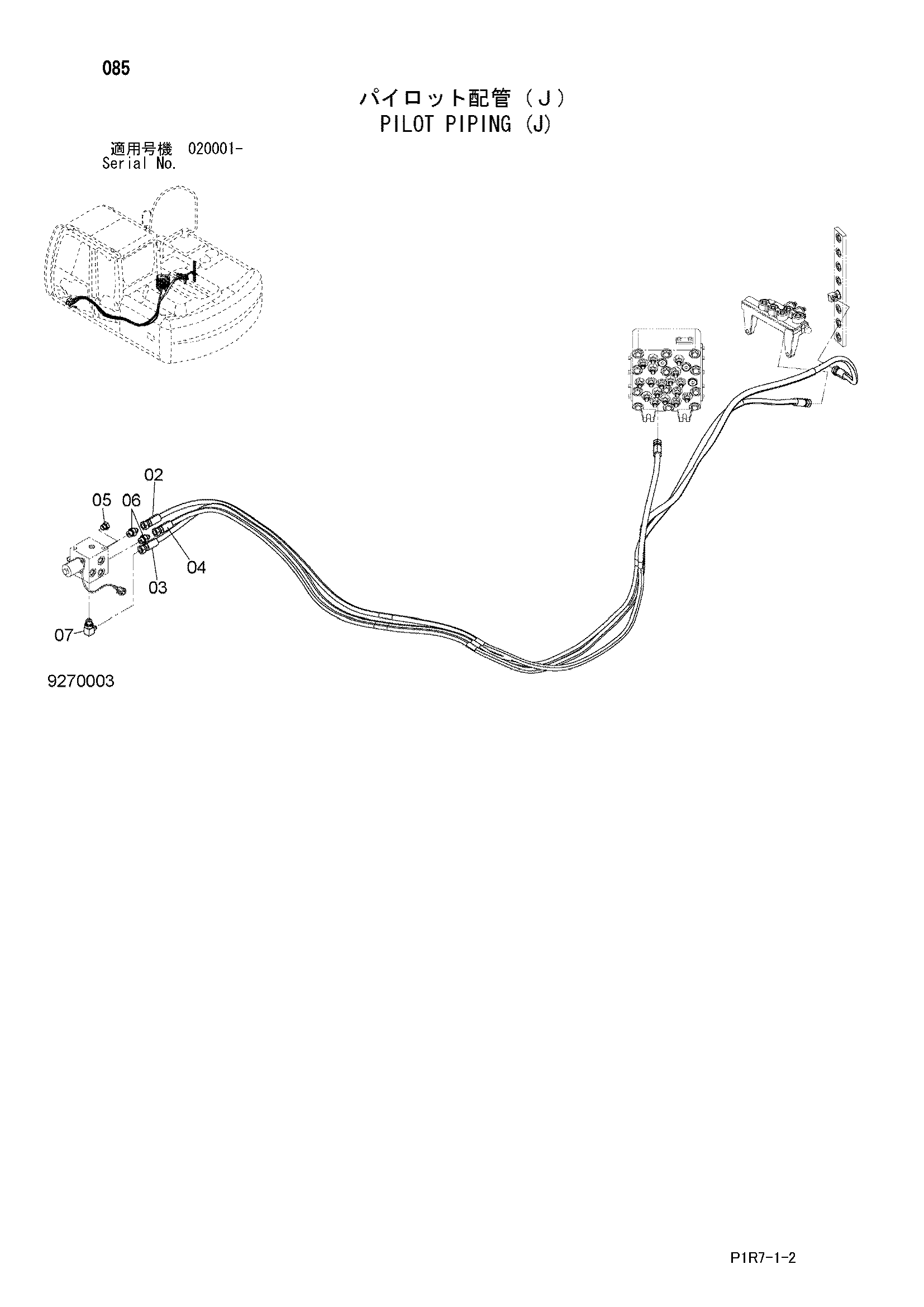

Заводская схема «Пилотные гидролинии (J)» для HITACHI ZX110-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4461250 | Шланг | 1 |
| 03 | 9293434 | Шланг в сборе | 1 |
| 03A | 4601464 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 9293439 | Шланг в сборе | 1 |
| 04A | 4437090 | Пластиковый шланг | 1 |
| 04B | 4327293 | Защитный кожух | 2 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
