Крышка (2) — HITACHI ZX110-3-HCME

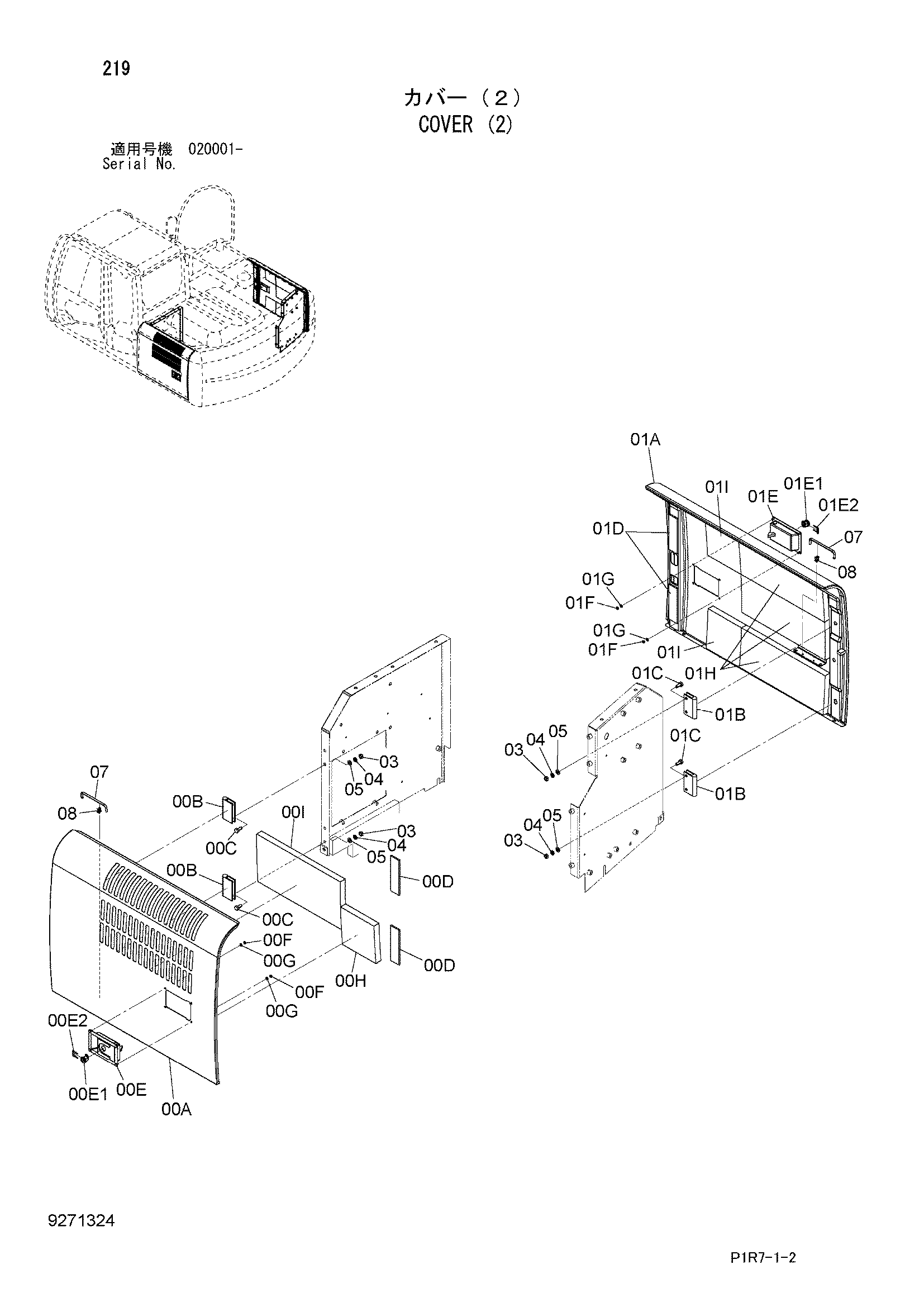

Заводская схема «Крышка (2)» для HITACHI ZX110-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051727 | Дверь | 1 |
| 00A | 6025077 | Дверь | 1 |
| 00B | 3072015 | Петля | 2 |
| 00C | J921025 | Болт | 4 |
| 00D | 4654109 | Резиновая прокладка | 2 |
| 00E | 4652498 | Блокировка (левый) | 1 |
| 00E1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 00E2 | 4461342 | Зажим | 1 |
| 00F | M500605 | Гайка | 4 |
| 00G | A590106 | Плоская шайба | 4 |
| 00H | 4652168 | Резиновая прокладка | 1 |
| 00I | 4627122 | Резиновая прокладка | 1 |
| 01 | 7051728 | Дверь | 1 |
| 01A | 6025078 | Дверь | 1 |
| 01B | 3072015 | Петля | 2 |
| 01C | J921025 | Болт | 4 |
| 01D | 4654109 | Резиновая прокладка | 2 |
| 01E | 4652498 | Блокировка (левый) | 1 |
| 01E1 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01E2 | 4461342 | Зажим | 1 |
| 01F | M500605 | Гайка | 4 |
| 01G | A590106 | Плоская шайба | 4 |
| 01H | 4650193 | Резиновая прокладка | 3 |
| 01I | 4652168 | Резиновая прокладка | 2 |
| 03 | J950010 | Гайка | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | A590110 | Плоская шайба | 8 |
| 07 | 4639112 | Стойка | 2 |
| 08 | 4647195 | Держатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
