Боковой ответвление трубопроводы — HITACHI ZX110-3-AMS

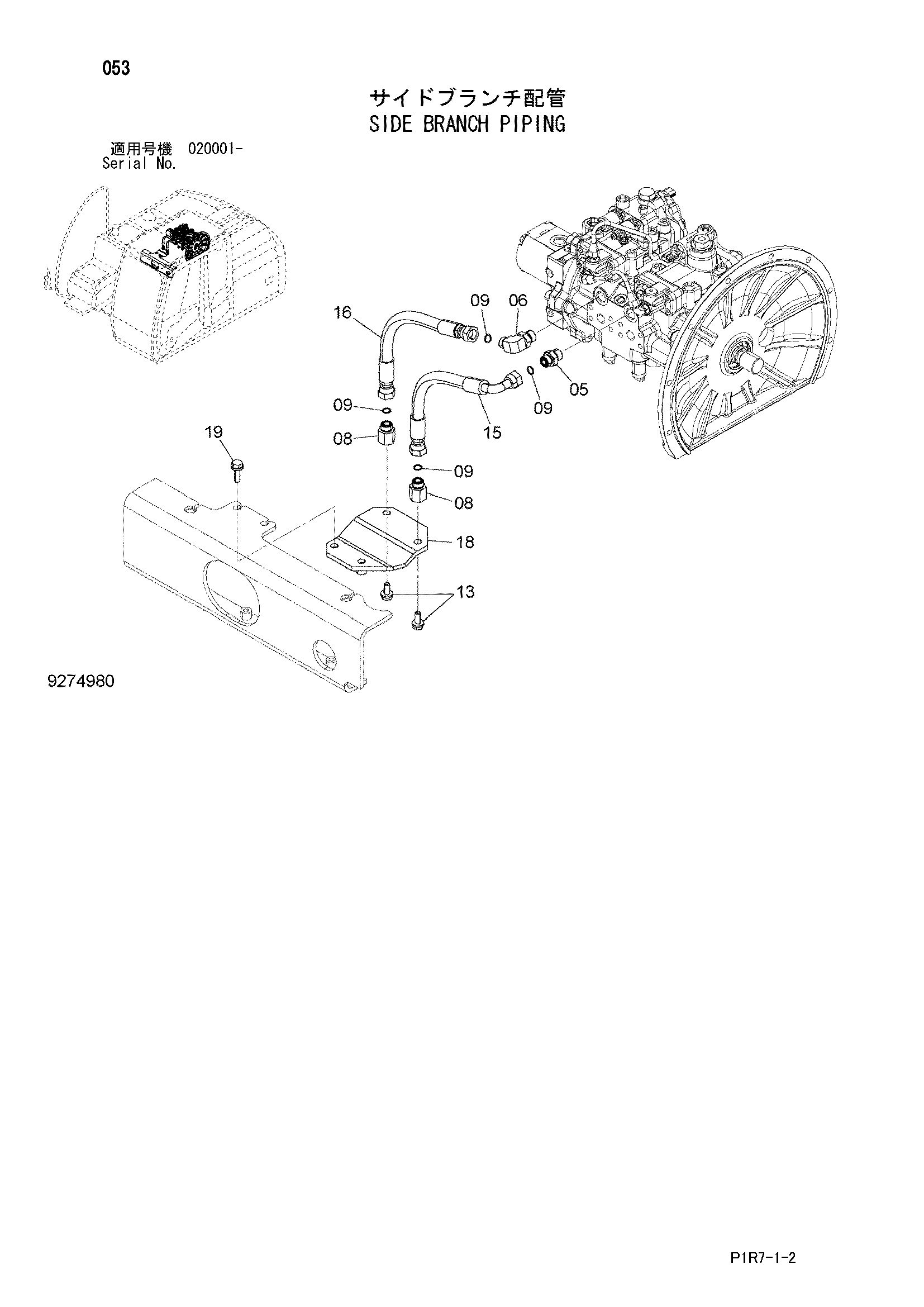

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4446638 | Пробка | 2 |
| 09 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4361509 | Шланг | 1 |
| 16 | 4682664 | Шланг | 1 |
| 18 | 9769287 | Кронштейн | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
