Гидромолот, гидроножницы трубопроводы (2.26m рукоять) — HITACHI ZX110-3-AMS

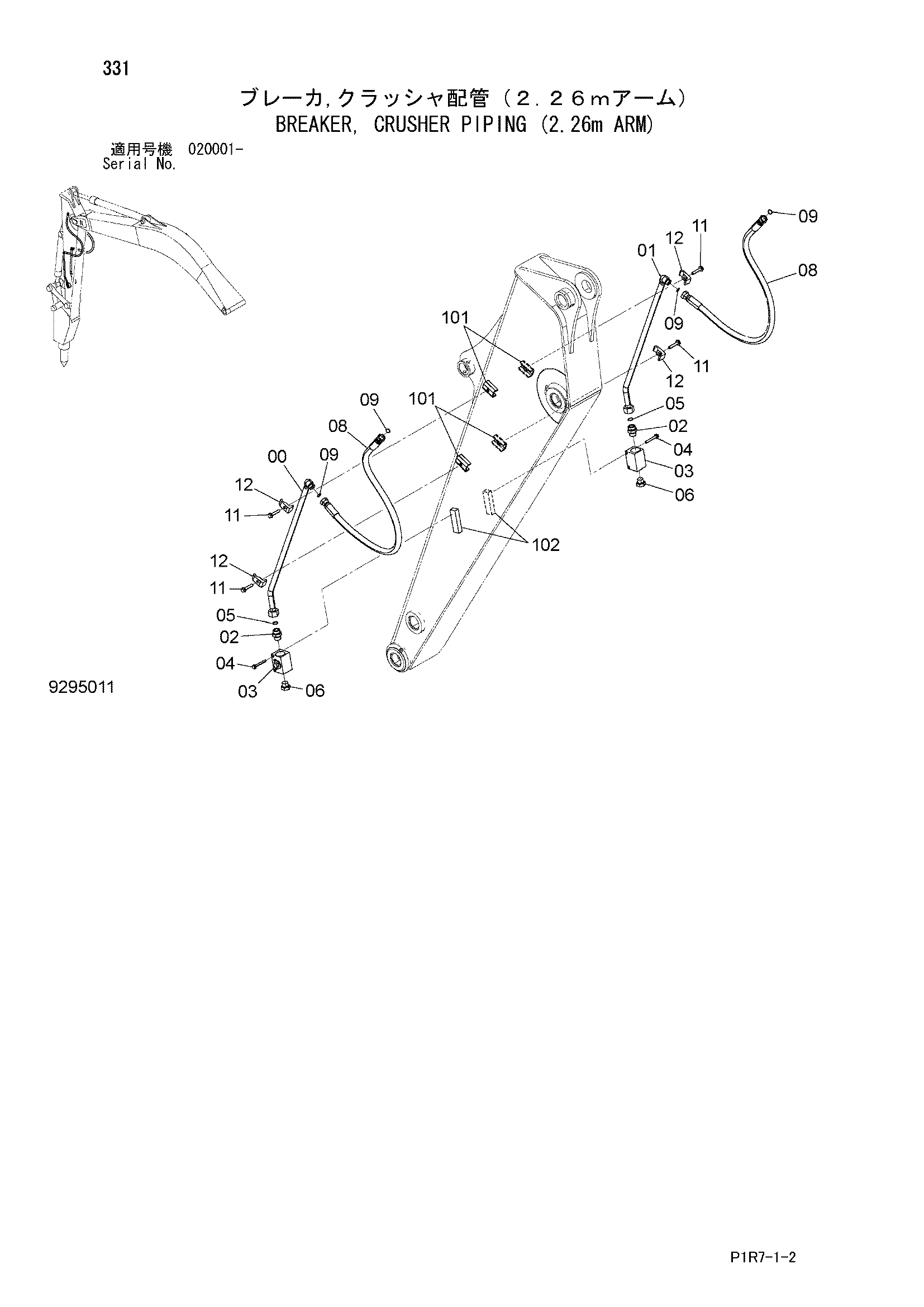

Заводская схема «Гидромолот, гидроножницы трубопроводы (2.26m рукоять)» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083833 | Трубка | 1 |
| 01 | 8084095 | Трубка | 1 |
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | J271080 | Болт с шайбой | 4 |
| 04A | J901080 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | A885008 | Пробка | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4642502 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | J271265 | Болт с шайбой | 4 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4190126 | Хомут трубки | 4 |
| 101 | 9763817 | Седло винта | 4 |
| 102 | 4434246 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
