Основные гидролинии (2) — HITACHI ZX110-3-AMS

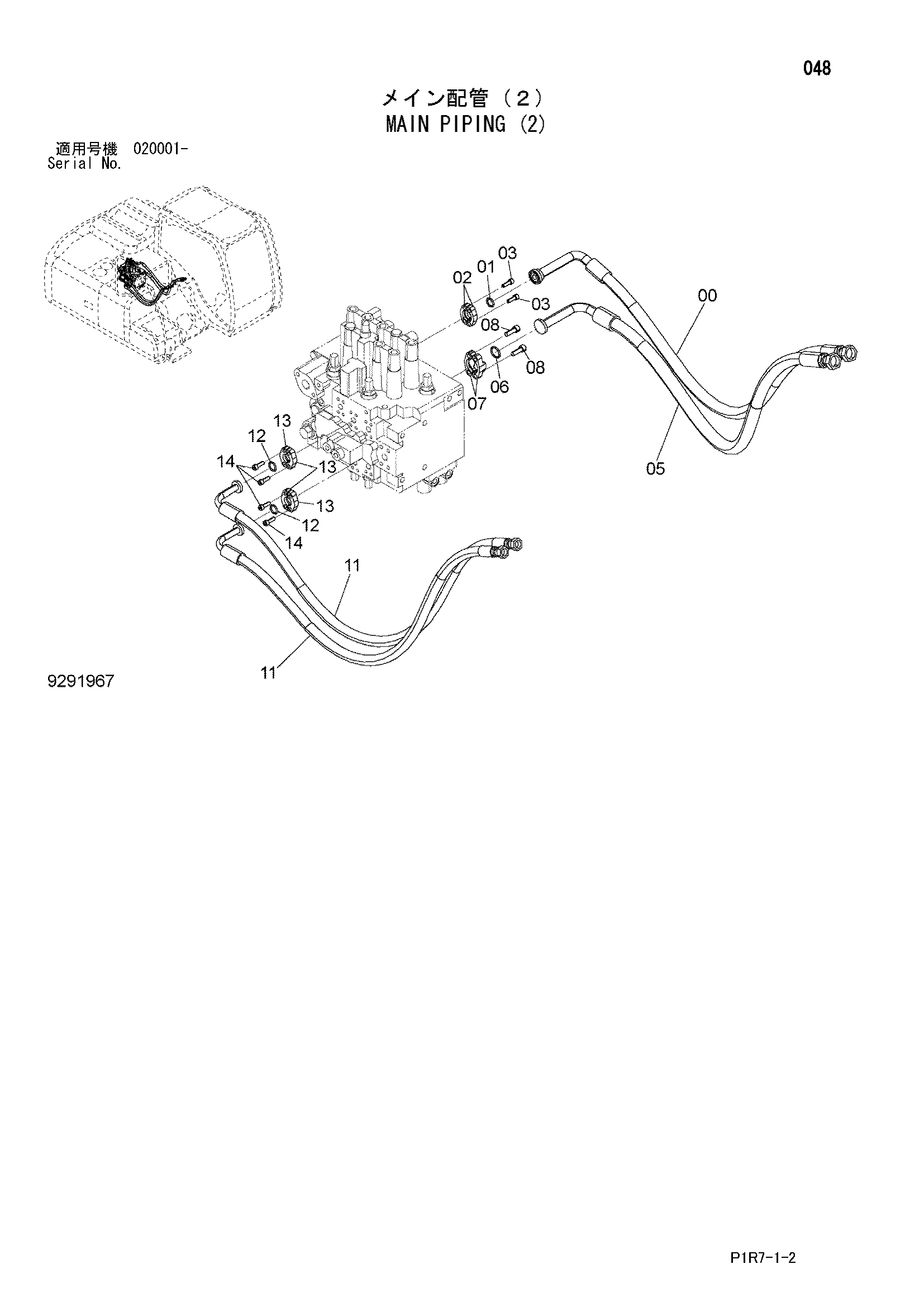

Заводская схема «Основные гидролинии (2)» для HITACHI ZX110-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9291971 | Шланг в сборе | 1 |
| 00A | 4685797 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 4510167 | Уплотнительное кольцо | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 9291972 | Шланг в сборе | 1 |
| 05A | 4685796 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 3 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 2 |
| 08 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 9291973 | Шланг в сборе | 2 |
| 11A | 4404334 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 12 | 4510167 | Уплотнительное кольцо | 2 |
| 13 | 4510173 | Разъёмный фланец | 4 |
| 14 | J780825 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX110-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
